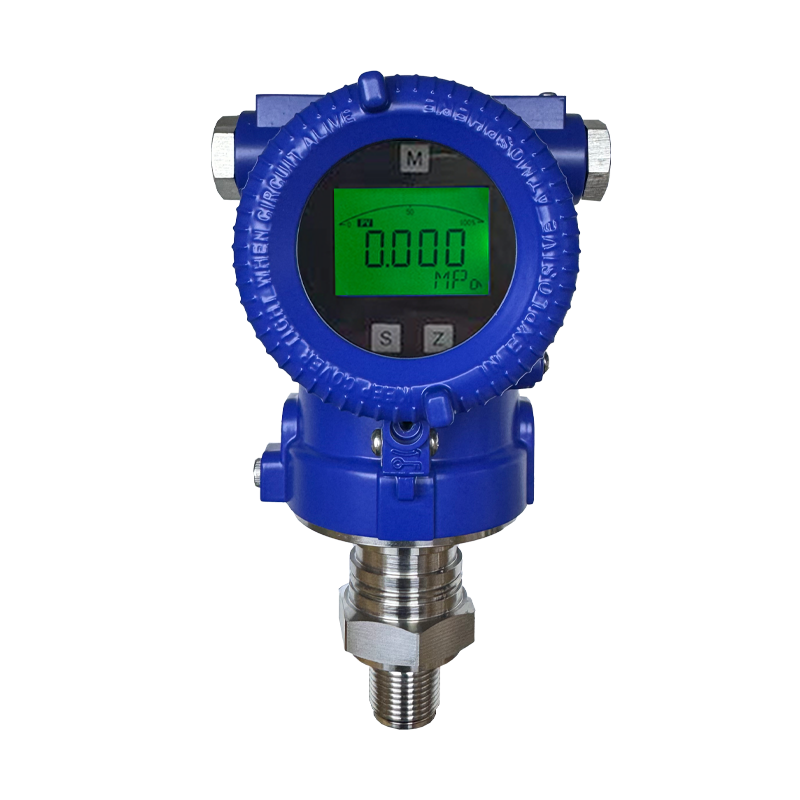

智能压力变送器
  • 适用介质
    气体、液体
  • 不适用介质
    固体
  • 产品简介
    本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域,实现对液体、气体、蒸气压力的测量。

工作原理

当压力直接作用在测量膜片的表面,使膜片产生微小的形变,测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号,然后采用芯片将这个电压信号转换为工业标准的4-2OmA电流信号或者1-5V电压信号。

由于测量膜片采用标准话集成电路,内部包含线性及温度补偿电路,所以可以做到高精度和高稳定性,变送电路采用的两线制芯片,可以保证输出两线制4-2OmA电流信号。

产品特点

压力变送器选用溅射薄膜式传感器、进口质硅扩散式、陶瓷式压力传感器作为敏感元件,采用专用集成模块,经精细的温漂、零点、非线性补偿,实现对液位、气体、蒸汽等介质压力变化的准确测量和变送。实现工矿企业、科研院所等部门各种场所压力真空的理想监控。

技术参数

测量介质

气体、液体、油等与316兼容的介质

测量形式及范围

表压---大(0~60)MPa, 小(0~0.5)KPa

绝压---大(0~40)MPa, 小 (0~5)KPa

负压--- (-0.1~40)MPa, 小(-0.2~0.2 )KPa

精度等级

0.1、 0.25、 0.5

过载能力

量程的2~5倍

长期稳定性

小于0.25%FS/年,小于0.5%FS/年

供电电源

15~36 VDC(标定电压24VDC)

输出信号

(4~20)mA(二/三线制)、(0~10/20)mA

(0~5)V、(1~5)V、(0~10)V

显示方式

指针表头或数字显示可选配

校准

通过调节精密电位器实现对零点、量程调节

工作温度:(-40~80)℃ 补偿温度:(-20~70)℃

工作温度

-40~80℃ 补偿温度:-20~70 ℃

过程连接

M20×1.5外螺纹(Ф3内孔)或用户注明

隔离膜片材料

316 不锈钢

传感器接口材料

1Cr18Ni9Ti

外壳材料

铝合金

防护等级

IP65
