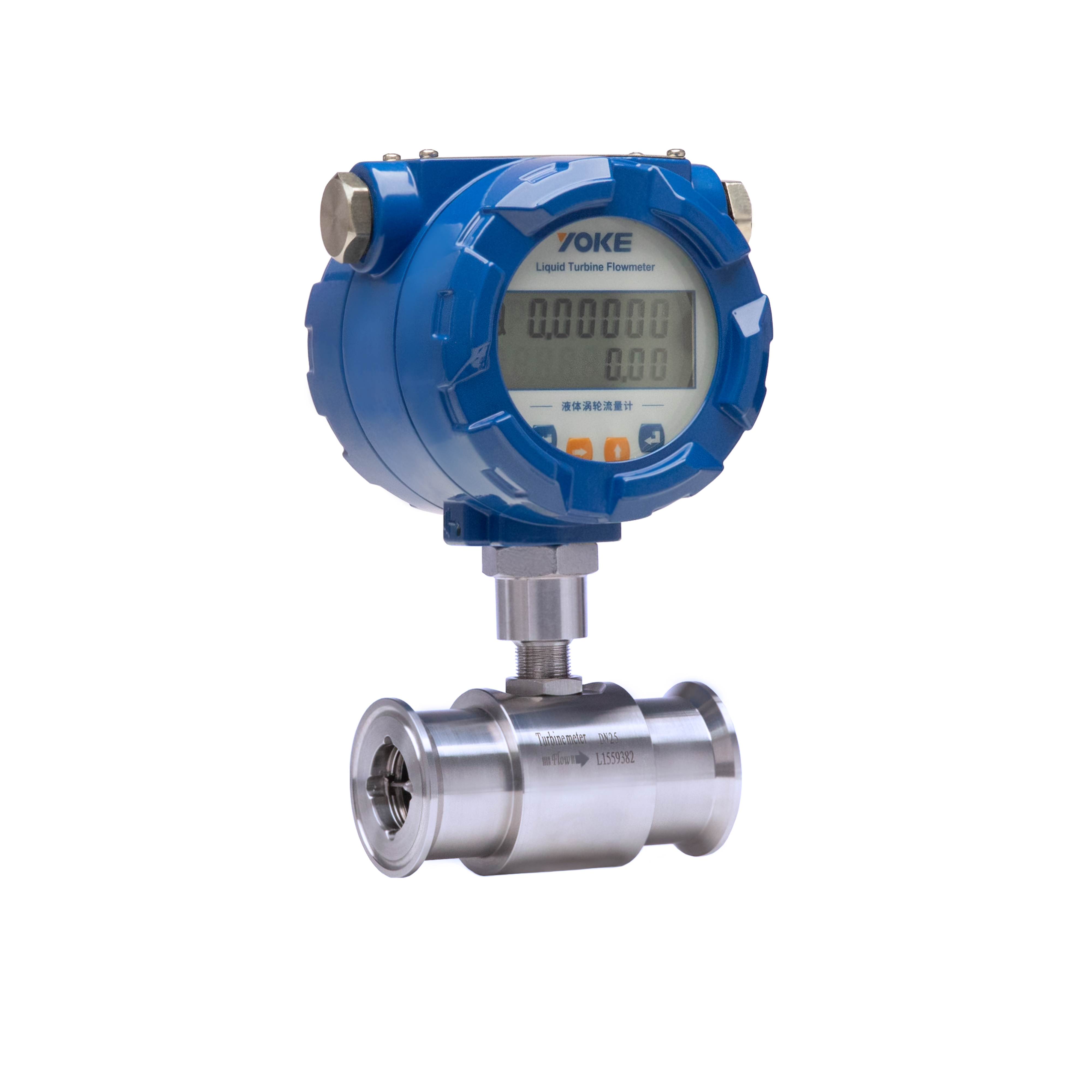

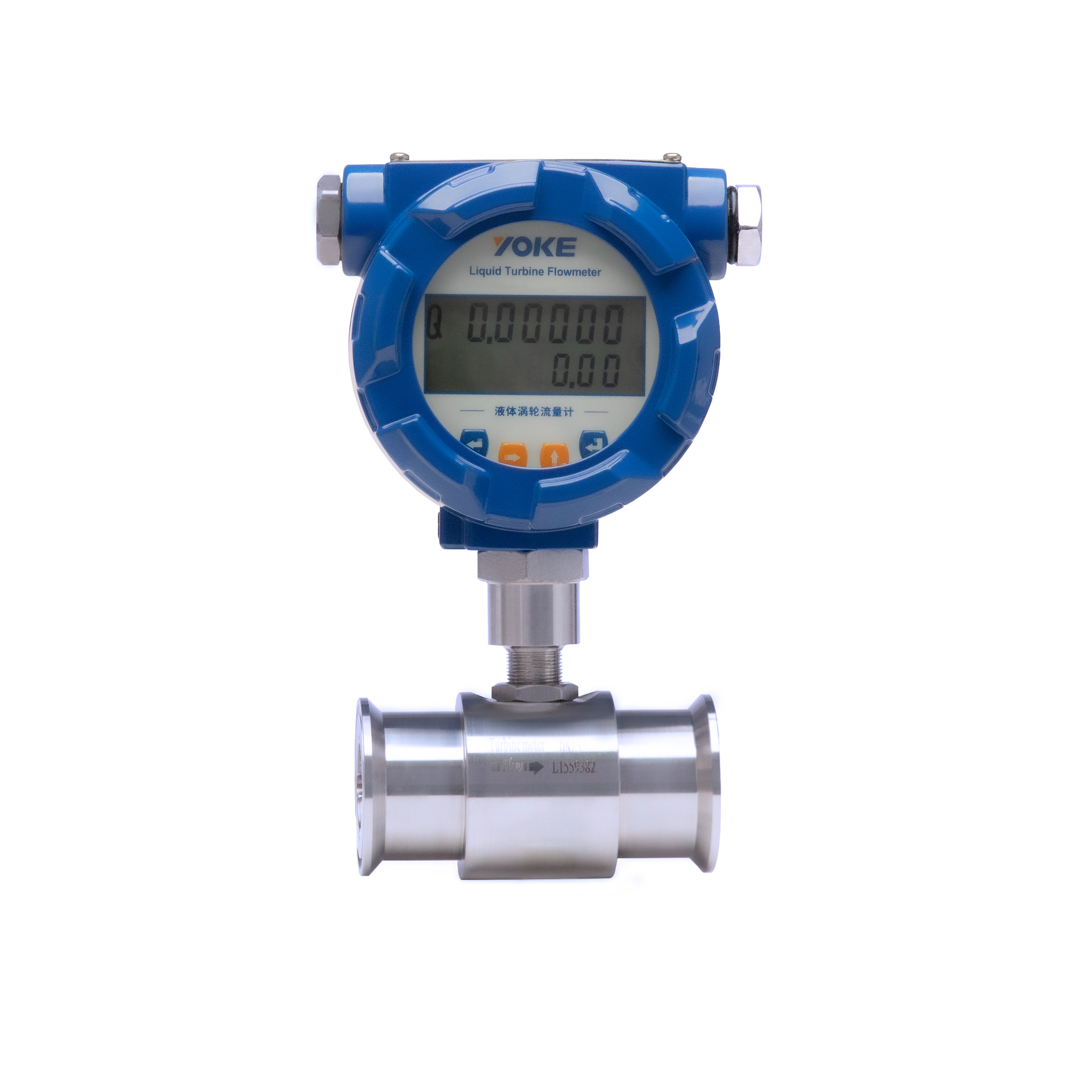

  • 卫生级液体涡轮流量计
  • 卫生级液体涡轮流量计

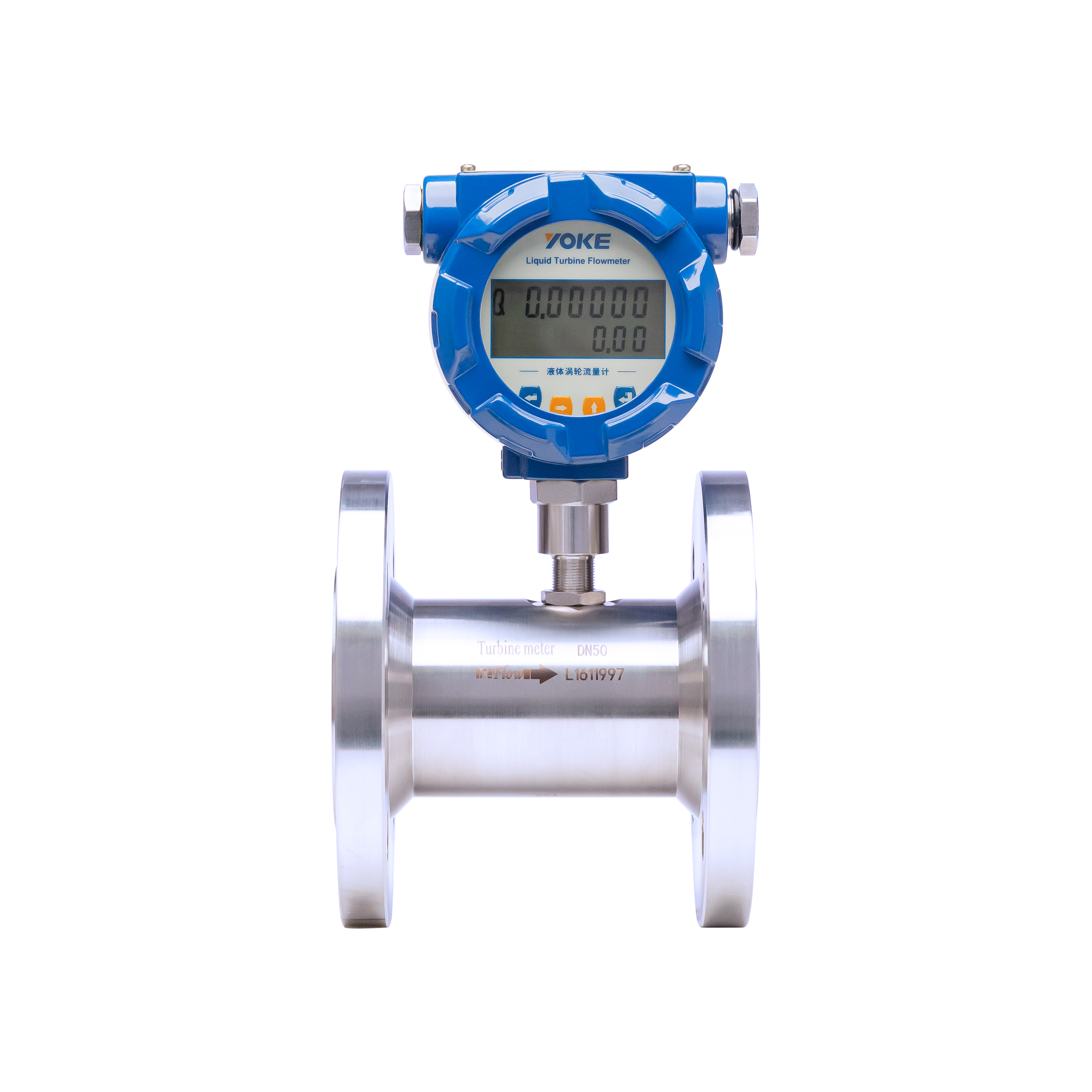

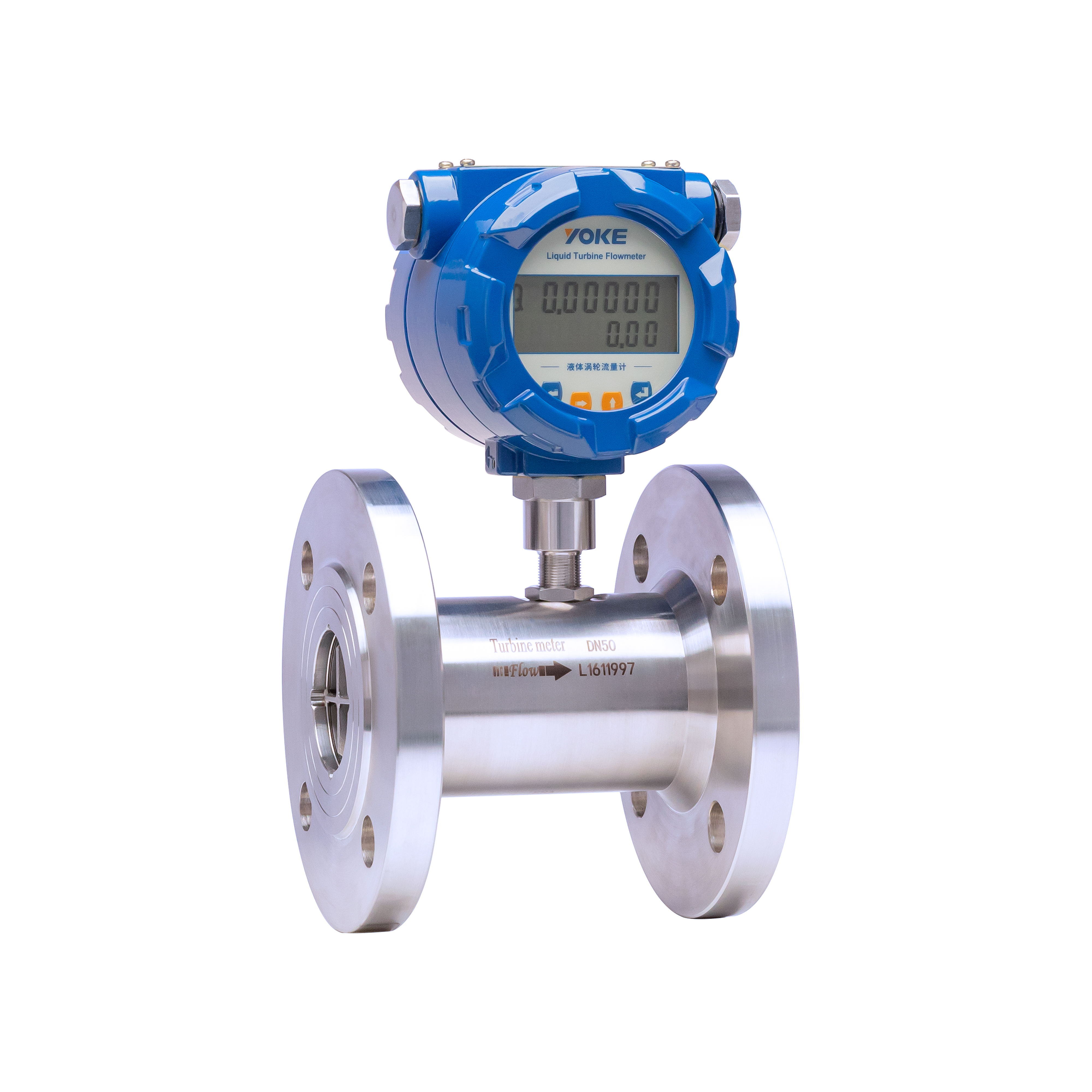

智能液体涡轮流量计
  • 适用介质
    水,油,醇类等无纤维、无颗粒,腐蚀性小,无杂质的液体
  • 不适用介质
    气体、固体
  • 产品简介
    YK-LWGY系列涡轮流量计吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点,广泛用于测量封闭管道中腐蚀性较小,且无纤维、颗粒等杂质的液体。工作温度下,运动粘度小于5×10-6m2/s的液体可直接使用,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。

工作原理

涡轮流量传感器结构(图1),当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期性地改变磁电转换器的磁阻值,检测线圈中的磁通随之发生周期性变化,产生与转动频率相同的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。

  涡轮流量计的流量方程为:

  qv = f / K               (1)

  qm = qvρ               (2)

  式中   qv, qm ……分别为体积流量,m3/s,质量流量,kg/s;

f ……流量计输出信号的频率,Hz;

K ……流量计的仪表系数,P/m3。

  流量计的系数与流量(或管道雷诺数)的关系曲线(图2),仪表系数可分为二段,即线性段和非线性段。线性段约为其工作段的三分之二,其特性与传感器结构尺寸及流体粘性有关。在非线性段,特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器流量下限时,仪表系数随着流量迅速变化,压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止气蚀现象。结构相似的TUF特性曲线的形状是相似的,它仅在系统误差水平方面有所不同。


产品特点

1.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精度,在贸易结算中是常选用的流量计;

2.高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;

3.输出脉冲频率信号,无零点漂移,抗干扰能力强;

4.可获得很高的频率信号(3~4kHz),信号分辨力强;

5.范围度宽,中大口径可达1:20,小口径为1:10;

6.结构紧凑轻巧,安装维护方便,流通能力大;

7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;

8.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

技术参数

仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接

执行标准

涡轮流量传感器(JB/T9246-1999)

精度等级

±1%R、±0.5%R、±0.2%R(需特制)

量 程 比

1:10;1:15;1:20

仪表材质

304不锈钢、316(L)不锈钢等

被测介质温度(℃)

-20~+80℃;-20~+120℃;-20~+150℃;

环境条件

温度-10~+55℃,相对湿度5%~90%,大气压力86~106kPa

输出信号

传感器:脉冲频率信号,低电平≤0.8V 高电平≥8V

变送器:两线制4~20mADC电流信号

供电电源

A.     外电源:+24VDC±15%,纹波≤±5%适用4-20mA,脉冲输出,R485等

B.     内电源:1组3.0V10AH锂电池,电池电压在2.0-3.0V时均正常工作

信号传输线

STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

≤1000m

信号线接口

基本型:赫斯曼接头,防爆型:内螺纹M20×1.5

防爆等级

ExdIICT6

防护等级

IP65


应用现场
