V锥/孔板流量计
  • 适用介质
    不含腐蚀性的气体/液体
  • 不适用介质
    其他
  • 产品简介
    测量理论是:由于实际流体都具有粘性,不是理想流体,当其在管道中流动时,在充分发展管内流动的前提下,具有层流和紊流两种流动状态。根据连续流动的流体能量守恒原理和伯努利方程对于以层流状态流动的流体,其流速分布是以管道中心线为对称的一个抛物面,流体通过一定管道的压力降与流量成正比。

工作原理

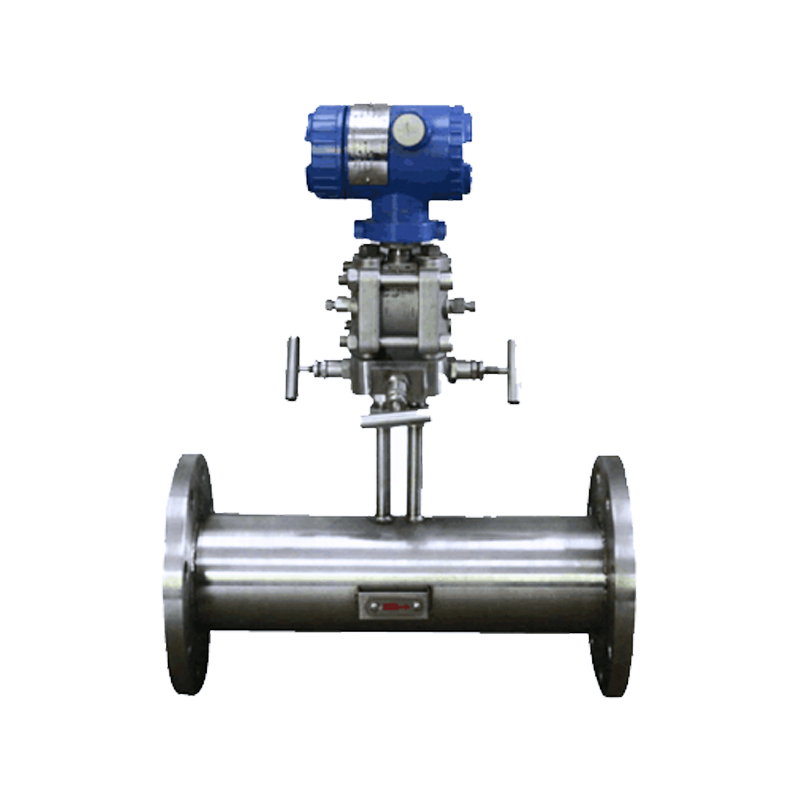

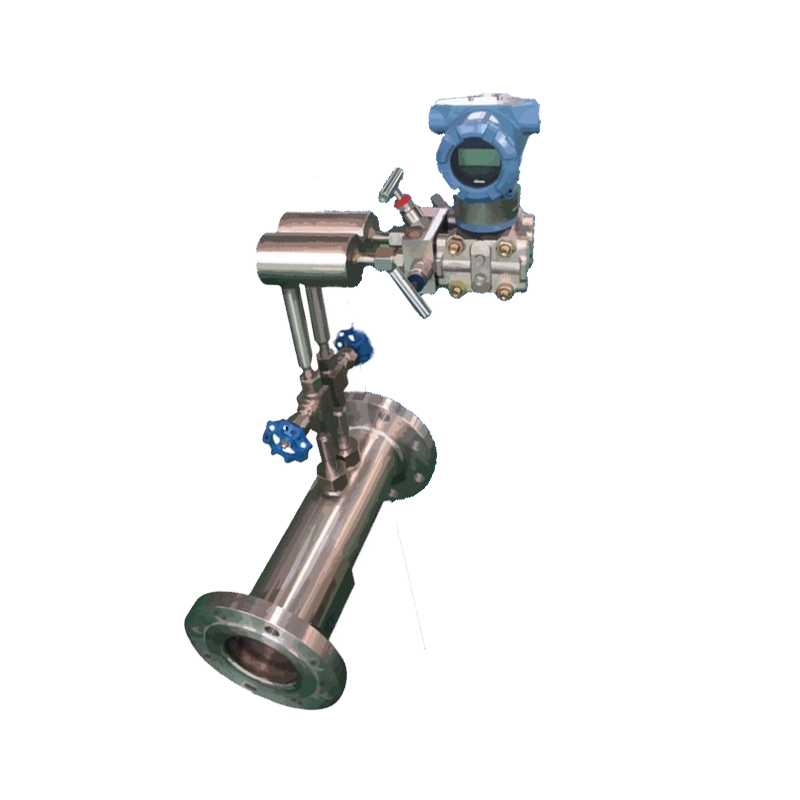

 V型锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样,也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内,当压力降低时,速度会增加,当介质接近锥体时,其压力为P+,在介质通过锥体的节流区时,速度会增加,压力会降低为P-,P+和P-都通过V型锥形流量计的取压口引到差压变送器上,流速发生变化时,差压值会随之增大或减小。也就是说对于稳定流体,流量的大小与差压平方根成正比。当流速相同时,锥体节流面积越大,则产生的差压值也越大。

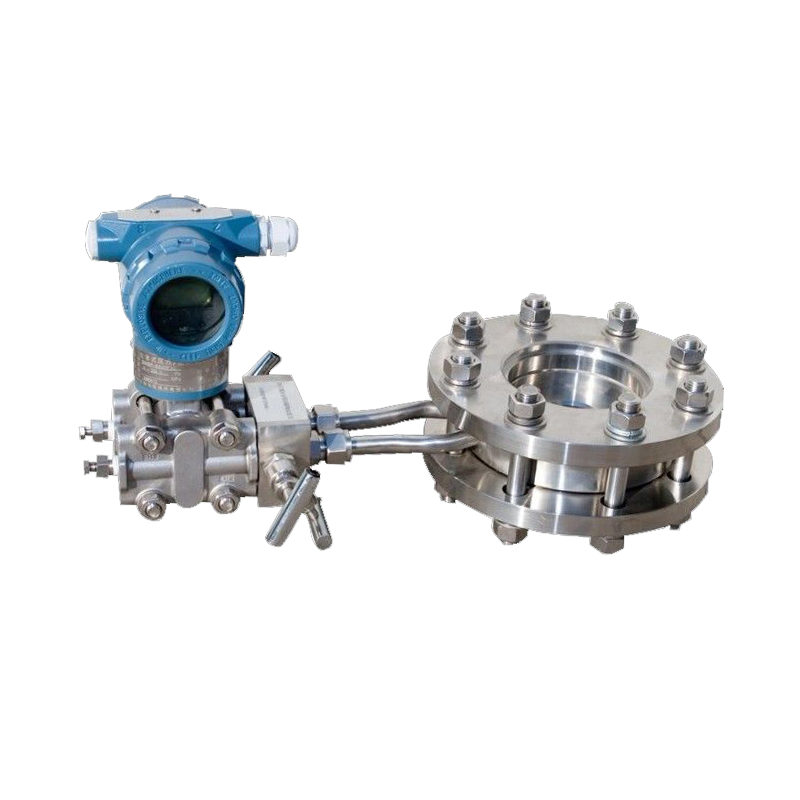

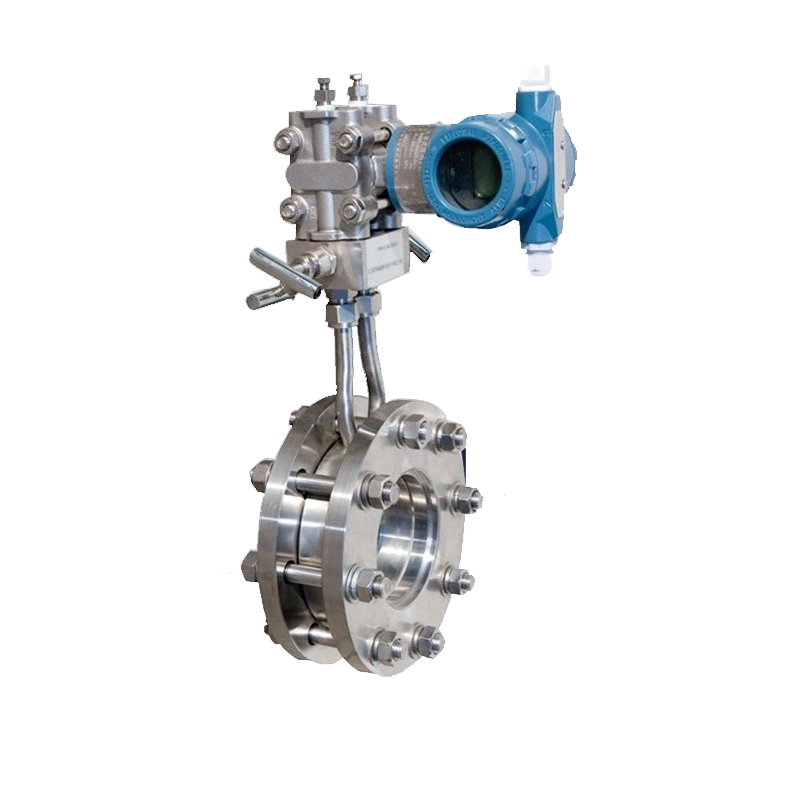

孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及引的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单,维修方便,性能稳定。

产品特点

V锥流量计产品特点:
1、具有良好的准确度(≤0.5%)和重复性(≤0.1%)。

2、具有较宽的量程比(10﹕1~15﹕1)

3、自整流功能,只需要极短的直管段(前1~3D后0~1D)。

4、自清洁功能,可测脏污和易结垢流体,适合高炉煤气等杂质较多的介质。

5、自保护功能,节流件关键部位不磨损,能保持长期稳定地工作。

6、耐高温、高压、耐腐蚀、不怕震动。

7、可测流体的种类非常广泛(液、气、蒸汽),流量测量范围宽(微小流量~大流量),适应的管道DN15~DN3000。

8、流量计结构设计是流体扫过型结构,不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量,如焦炉煤气,湿气体等

9、无可动部件

10、当流体流经填的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。

11、在换热站测量蒸汽,热水,无需直管段。由于换热站空间比较小,选择一般流量计要求直管段较长,影响运行精度,用在测量高炉煤气,有自清洁作用,引压管不易堵塞。


智能型孔板流量计特点   :

1、孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

2、孔板计算采用国际标准与加工

3、孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。

4、标准型节流裝置无须实流校准

5、一体型孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器

6、采用进口单晶硅智能差压传感器

7、高精度,完善的自诊断功能

8、智能孔板流量计其量程可自编程调整。

9、智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

10、具有在线、动态补偿功能外,智能孔板流量计还具有自诊断、自行设定量程。

11、配有多种通讯接口

12、稳定性高

13、量程范围宽、大10:1

智能型孔板流量计技术指标

1、高精度:土1.0%

2、高稳定性:优于0.1%FS

3、连续工作5年不需调校

4、可忽略温度、静压影响

5、耐压42Mpa

技术参数

V锥流量计参数:
1、高精度:±1.0%

2、高稳定性:优于0.1%fs/年

3、高静压:40mpa

4、连续工作5年不需调校

5、可忽略温度、静压影响

6、抗高过压


智能孔板流量计参数:

被测介质

水,蒸汽,油类以及部分压缩气体

测量直径

50-1200

测量项目

石油、化工、冶金、电力、供热、供水

介质温度

-50℃≤t≤550℃

流量测量误差

1级

信号形式

4-20mA

供电电源

DC14V-25V

公称压力

PN≤40MPa
