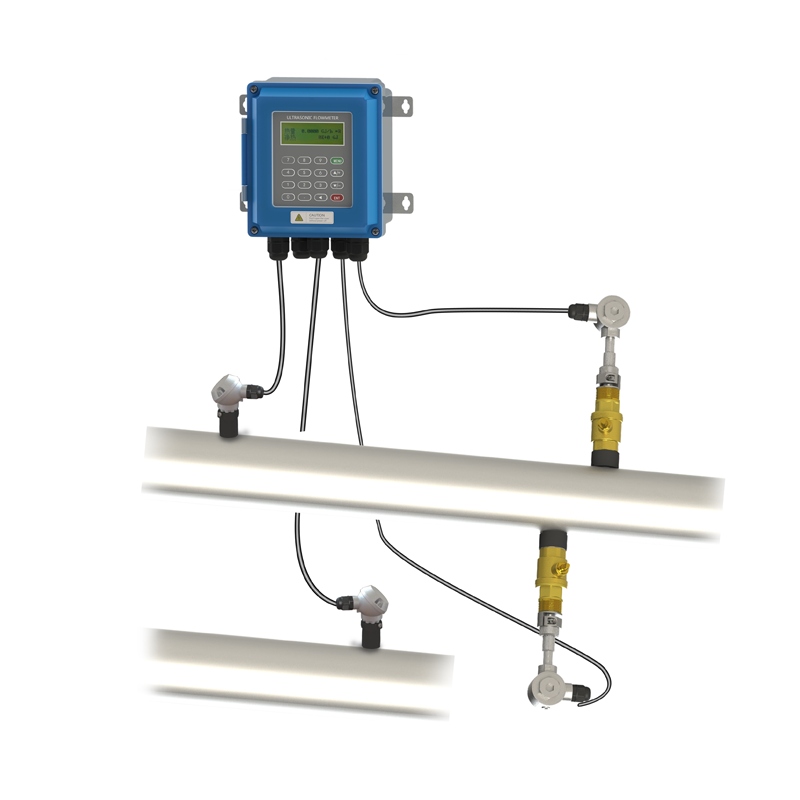

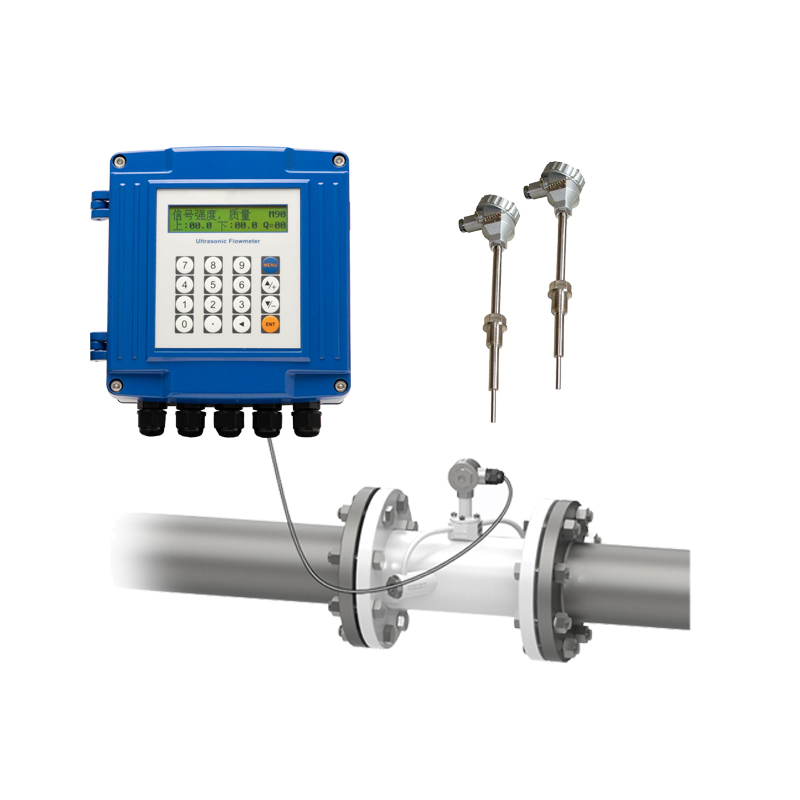

• 超声波热量表/水表
超声波热量表/水表
  • 适用介质
  • 不适用介质
    气体
  • 产品简介
    超声波冷热量表为智能型热量计量装置,实现对冷、热量的计量。该产品具有外型美观、安装方便、计量准确、运行稳定等特点。符合CJ128-2007标准及JJG225-2001标准检定规程。应用于集中供暖、中央空调和冷热联供等热量计量收费的采暖设施中。 超声波水表是基于传播速度差法超声测量而研制的,通过传感器向流体发射超声信号,在其受到流体流动影响之后再接收此超声信号并将检测结果用于流量测量的计量器具。该仪表集测量、积算、显示于一体,采用微功耗技术,可实现小流量0.006m³/h的准确测量,同时仪表具有体积小、稳定性好、抗干扰能力强等特点。超声测流技术,可实现多角度安装,仪表测量不受影响,管道压力损失降到低。

工作原理

当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。

其关系符合下面表达式:


其中:θ 为声束与液体流动方向的夹角

M为声束在液体的直线传播次数

D 为管道内径

Tup 为声束在正方向上的传播时间

Tdown 为声束在逆方向上的传播时间  ΔT=Tup –Tdown


产品特点

1、高精度测量,线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%

2、探头功耗低,安装简便,易定位,广泛应用于与河流,供水,工厂、城市排污管道等相关领域。

3、测量范围大,选用不同型号的传感器,可以实现口径DN15-DN6000mm管道流量的测量。

4、支持中文或英文菜单。不同版本的流量计,可支持中文或英文菜单,方便快捷。

5、可靠性强,采用低电压,多脉冲发射电路测量精度,使用寿命以及可靠性大幅提高。

6、抗干扰能力强,采用双平衡信号差分发射,接受电路,有效抵御变频器,电视塔,高压线等强干扰源。

7、强大的记忆能力,自动记忆前64日,前64月,前5年的累计流量,自动记忆前64次来电和断电时间和流量,自动记忆前64日流量计的工作状态是否正常。

8、内置远程通信模块,可制各种通信协议。(METER-BUS协议,MODBUS协议,富士拓展协议,简易水表协议)

9、RS232/RS485输出,4-20MA脉冲输出。

技术参数

1、基础参数

项    目

性能参数

精    度

 ±1%

流速范围

 0-±32m/s,正反向测量

管道口径

 DN15-DN6000

流体种类

 水、海水、污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀液体

管道材质

 钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、等一切质密管道

信号输出

1路4-20mA电流输出,阻抗0-1K,精度0.1%

 1路OTC脉冲输出,脉冲宽度6-1000ms

 1路继电器输出

信号输入

3路4-20mA电流输入,可做数据采集器

 连接三线制PT100铂电阻,实现热量测量

通讯接口

 隔离RS-485串行接口,支持MODBUS协议

供电方式

 DC8-36V或AC85-264V



2、工作环境


主机

传感器

防护等级

-

-

湿度

≤80%RH

温度

-20-60℃

-40-160℃

3、户用超声波热量表

热(冷)载体

水/均质液体

准确度等级

2级/3级

量程比

Qp/Qi=50

压力损失

小于0.015Mpa

公称压力

1.6Mpa

温度传感器

PT1000铂电阻  直插式

温度测量范围

1~105℃

温差范围

3k-75K(热量表)/2k-75k(冷量表)

温度分辨率

0.01℃

按键方式

按键/磁感/自跳转

环境等级

A类

防护等级

IP65

供电类型

3.6V锂电池,使用寿命6年以上

通讯方式

红外(默认)

RS485/M-BUS(默认M-bus)

4-20mA

RF射频

GPRS通讯

通讯协议

Modbus/T188/自定义(默认T188)

安装位置

供水/回水(默认供水)

安装方式

水平或垂直

4、户用超声波水表

公称口径

大流量

常用流量

小流量

DN(mm)

Qs(m³/h)

Qp(m³/h)

Qi(m³/h)

15

3

1.5

0.03

20

5

2.5

0.05

25

7

3.5

0.07

32

12

6

0.12

40

20

10

0.2

50

40

15

0.6

65

60

25

1

80

80

40

1.6

100

130

63

2.52


测量介质

水/均质液体

准确度等级

2级/3级

量程比

Qp/Qi=50

压力损失

小于0.015Mpa

公称压力

1.6Mpa

按键方式

按键/磁感/自跳转

环境等级

A类

防护等级

IP65

供电类型

3.6V锂电池,使用寿命6年以上

通讯方式

红外(默认)

RS485/M-BUS(默认M-bus)

4-20mA

RF射频

GPRS通讯

通讯协议

Modbus/T188/自定义(默认T188)

安装方式

水平或垂直
