当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接收声波所需的时间完全相同(可实际测量零流量的技术),液体流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。
其关系符合下面表达式:
其中:θ 为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D 为管道内径
Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间 ΔT=Tup –Tdown

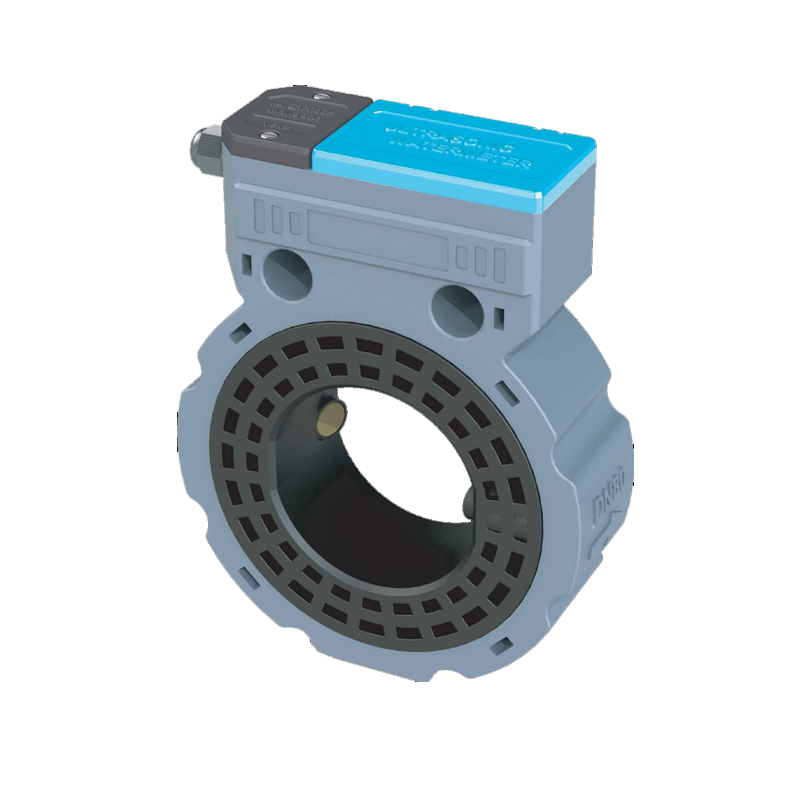

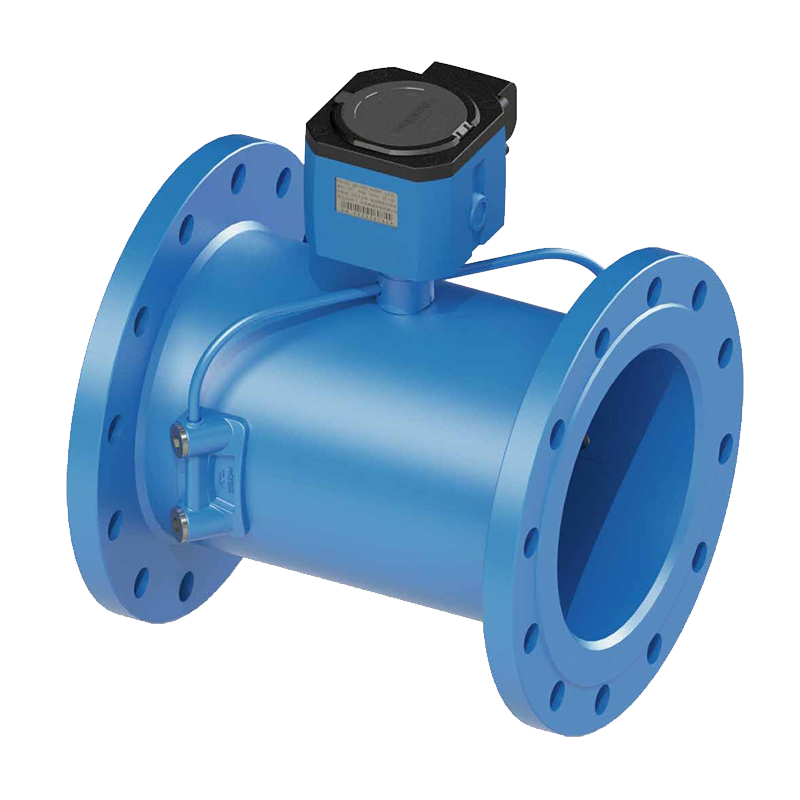

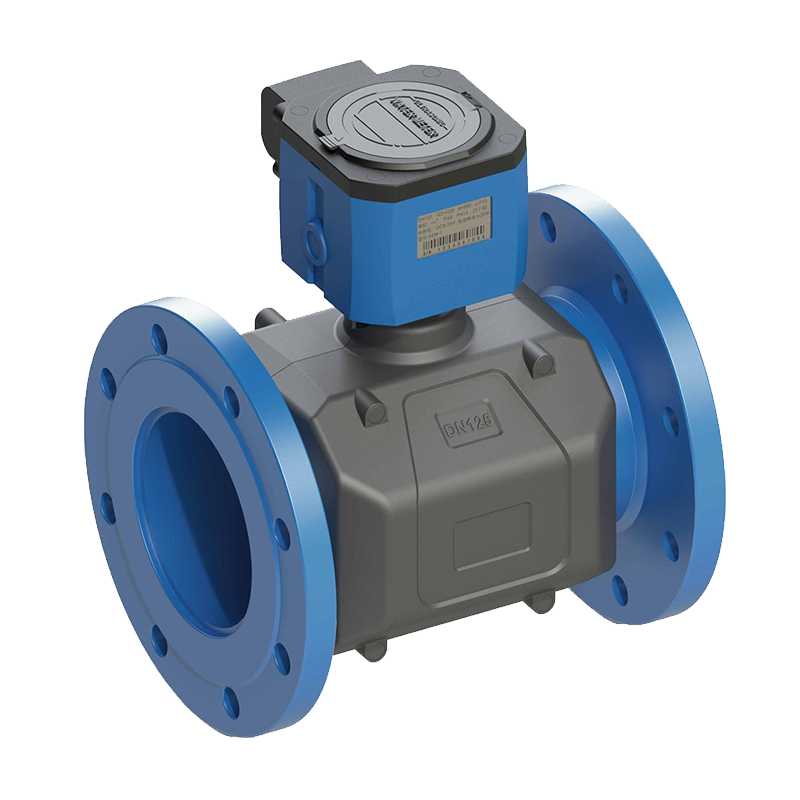

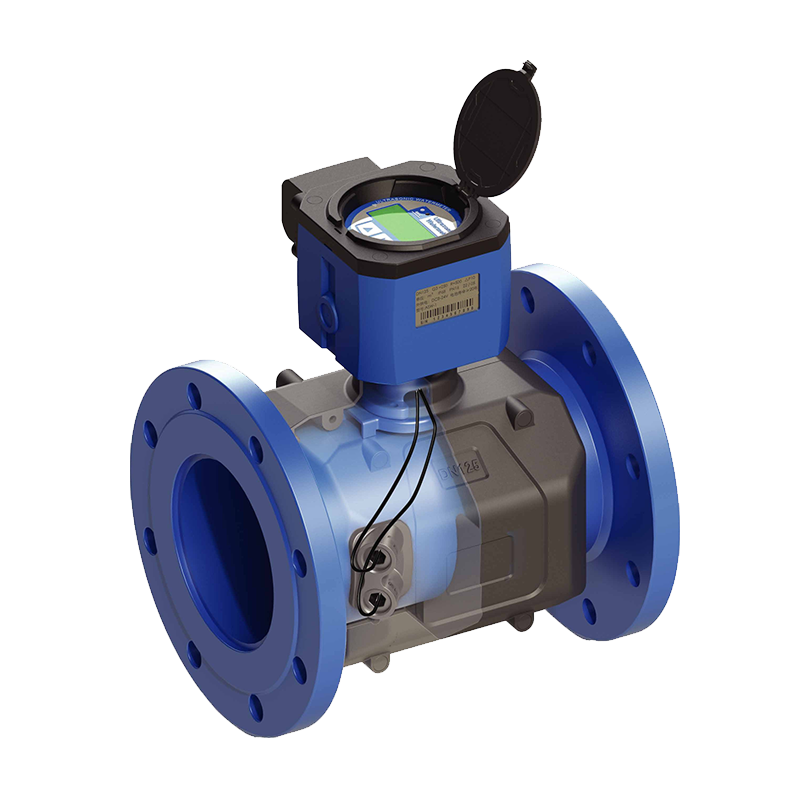

项目参数 | |
执行标准 | ISO4064-2014 、GBT778-2018 |
测量流体 | 水、污水、海水(其他液体需定制),并且充满管道 |
流体温度 | 0. 1-30 ℃ |
工作环境 | 温度: -30-45℃;湿度100%( RH ) |
承受压力 | 1.6MPa,可选2.5MPa。 |
压力损失 | DN15-DN40 △P40;≥DN50 △ P10 |
上游流场敏感度等级 | U3 |
下游流场敏感度等级 | D0 |
气候和机械环境安全等级 | C 级 |
电磁兼容性等级 | E2级 |
通信接口 | RS485/USART/红外,可选配M-BUS; NB-iot无线传输 |
输出信号 | 可选配OCT |
供电电源 | 2节内置锂电池(3.6V,8Ah)/外接DC8-24V直流电源 |
防护等级 | IP68 |
本地显示 | 双行显示包括9位累积量, 6位瞬时流量,以及各种状态提示符及单位 |
数据存储 | 采用铁电存储参数,自动记录前32个月前31日的累积流量 |
测流周期 | 测量状态: 1次/秒(可设定);检定状态: 4次/秒 |
功 耗 | 标准状态 < 30uA,长可连续工作20年以上 |
材 质 | 测量管体:碳钢(传感器处不锈钢);传感器: PEEK;防护罩:尼龙+玻纤 |
