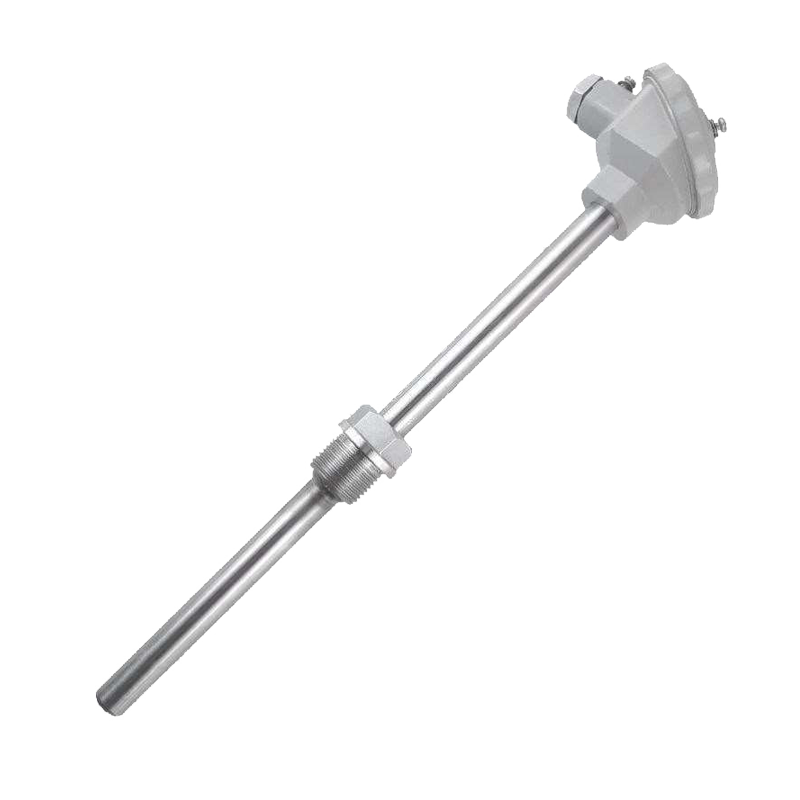

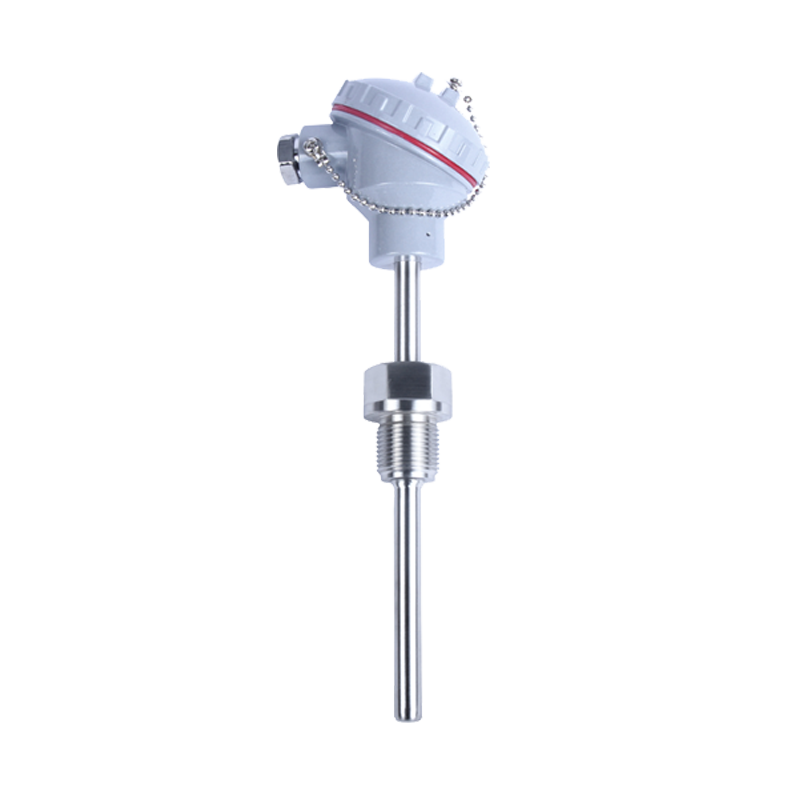

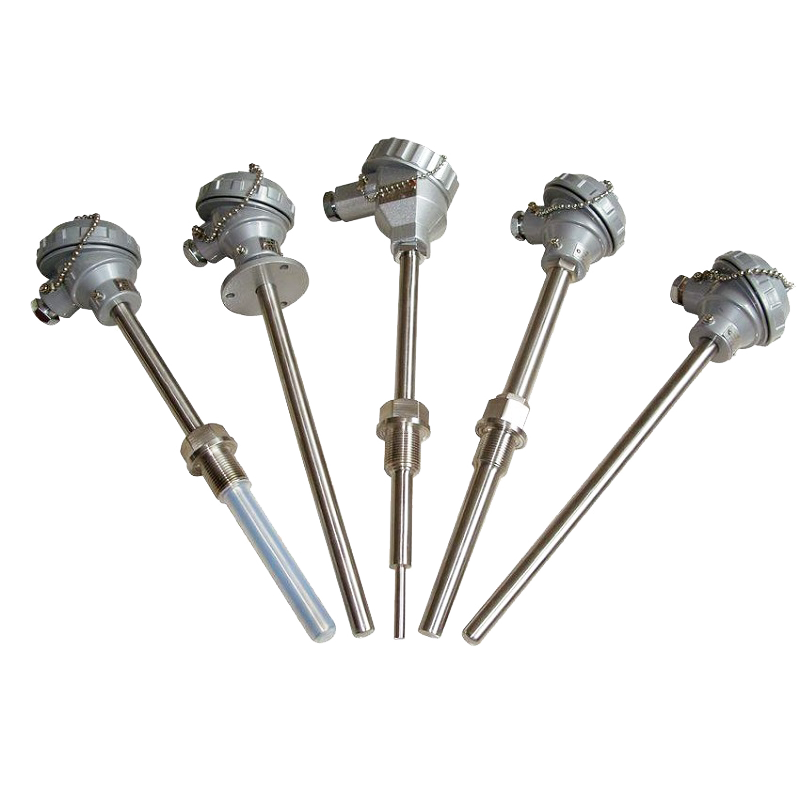

热电阻/热电偶
  • 适用介质
    液体/气体
  • 不适用介质
    固体
  • 产品简介
    铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。 工业用装配式热电偶作为一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。

工作原理

铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。

工业用装配式热电偶作为一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。 根据国家规定,我公司生产符合IEC标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。 装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

产品特点

WZP-231铠装热电阻特点

热响应时间少,减小动态误差;

直径小,长度不受限制;

测量精度高;

进口薄膜电阻元件,性能可靠稳定;


WPN-231铠装热电偶特点

测量精度高。热电偶的工作模式是可以直接与被测量的物质接触,所以可以更加直接的感触到热电偶的温度,所以测量温度更加精准。

可测量的温度范围比较大。热电偶有不同种类,有些热电偶耐高温,可以测量甚至超过2800℃的温度,有些热电偶因为其特殊材质耐低温也很强大,可以测量-269℃的温度,这样可以应用在很多领域,帮助我们测量到不同情况下的温度。

热电偶操作简单,容易上手,效率高。热电偶的结构比较简单,由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,安全可靠。

热电偶比较稳定,因为其材料是用比较贵的金属材质制成,因此其稳定性也比较好,可以帮助我们更好的测量稳定的温度。



技术参数

热电阻参数

◆测量范围及允差



型  号分 度 号测温范围°C精度等级允  差
WZPPt100-200~500A级±(0.15+0.002 ltl)
WZPPt100-200~500B级±(0.30+0.005ltl)
◆热响应时间



套管直径热响应时间


Ф3≤3


Ф4≤5


Ф5≤8


Ф6≤12


Ф8≤15




铠装热电偶测量范围及允许误差范围:
热电偶类别测量范围   基本误差限
镍铬-康铜0-800℃±0.75%t
镍铬-镍硅0-1300℃±0.75%t
铂铑 13 -铂0-1600℃±0.25%t
铂铑 10 -铂0-1600℃±0.25%t
铂铑 30 -铂铑 60-1800℃±0.25%t
注:t为感温元件实测温度值(℃)

热电偶时间常数
热惰性级别时间常数(秒)
44499
<10

热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。

热电偶*小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)

绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)

高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃)    试验温度(℃)   绝缘电阻值(Ω)
≥60060072000
≥ 80080025000
≥100010005000
