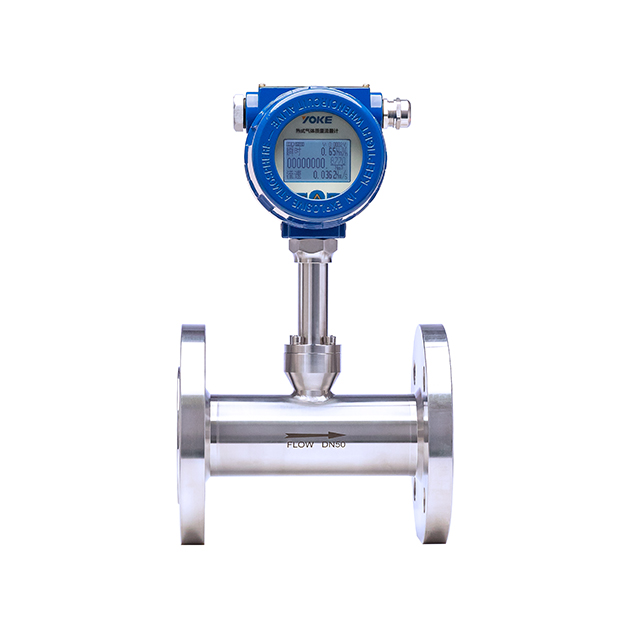

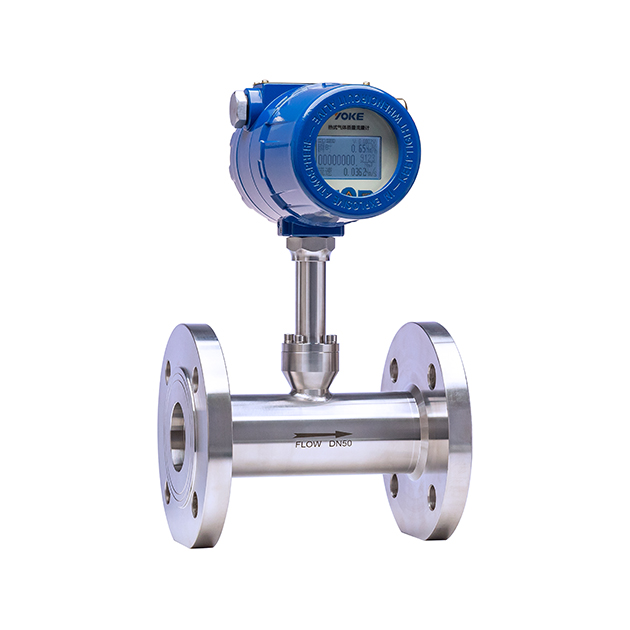

  • 一体式热式气体质量流量计

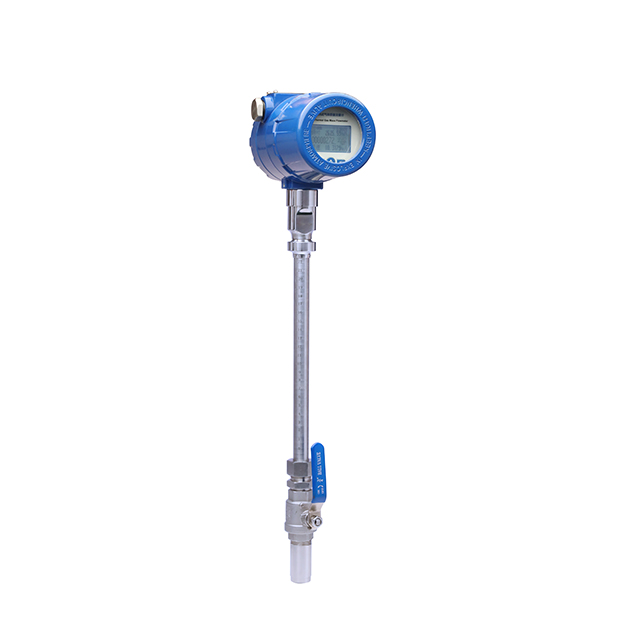

  • 插入式热式气体质量流量计

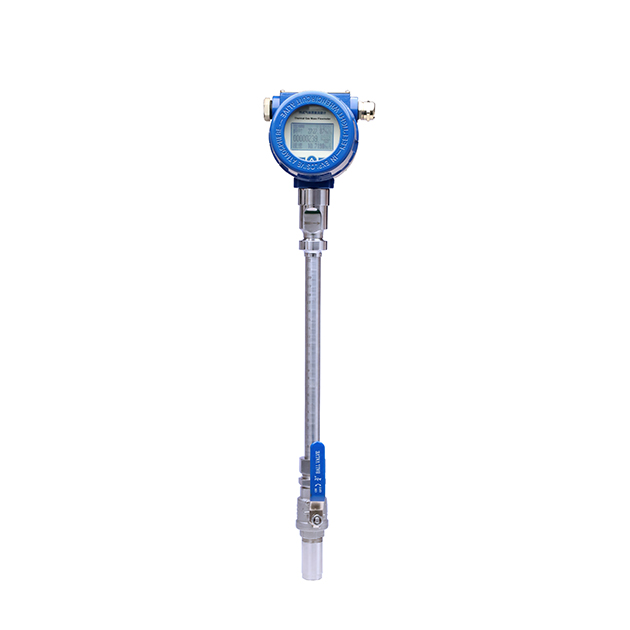

  • 插入式热式气体质量流量计
热式气体质量流量计
  • 适用介质
    天然气、空气、氮气、氩气、氦气、甲丙烷、氧气、煤气、沼气、瓦斯、氨气、烟气等
  • 不适用介质
    含水汽气体、液体、固体
  • 产品简介
    热式气体质量流量计可用于过程控制领域。它无须温压补偿,直接测出流体的质量流量。它的突出特点是:没有活动部件;压力损失小;量程比宽;精度高;可靠性高;安装计量,目前已广泛应用于石油、化工、半导体、医疗仪器、生物工程、焚烧操控、配气、环境监测、精密仪器、科研、计量、食物、冶金、航天航空等领域。

工作原理

热式气体质量流量计采用热扩散原理,热扩散技术是一种在苛刻条件下性能优良、可靠性高的技术,其典型传感元件包括两个热电阻(铂RTD ), 一个是速度传感器,一个是自动补偿气体温度变化的温度传感器。当这两个RTD 被置于介质中时,其中速度传感器被加热到环境温度以上的一个恒定的温差,另一个温度传感器用于感应介质温度。流经速度传感器的气体质量流量是通过传感元件的热传递量来计算的。气体速率增加,传感器传递给介质的热量增多。

(1)所有产品采用无活动部件设计 不会因介质脏或介质颗粒造成传感器堵塞。

(2)宽量程比100:1,对低流量敏感 无需进行多级测量,适用于现场各种量程。

(3)几乎没有压力损失,克服了传统差压法因管道压力低而无法测量的弊病。

(4)解决用户的各种实际问题(如安装直管段不满足、组份发生变化、测量效果不佳等)。可对组份变化进行修正,可在线清洗传感器,插入长度可任意调整。

(5)传感器可选单/多点 满足各种不同使用要求及高精度测量。

(6)传感器插入式或在线式安装 降低安装费用,适于各种管径的测量。

产品特点

    1、不同气体系数的设定

    2、显示零点的清零

    3、输出模拟量的校正

    4、多点非线性曲线修正

    5、宽量程比大于100:1

    6、大口径小流量测量精度更高

    7、现场可对仪表设定

    8、接近零压力损失的封装传感器

    9、对振动不敏感

    10、直管段要求较小

    11、测量值与压力无关,真正的质量流量检测

    12、采用专家算法,实现仪表的高精度和稳定性

    13、小于一秒的响应时间

    14、液晶显示,具有瞬时累积双显示,无需切换

技术参数

准 确 度

±1.0~1.5%(管道式)    ±1.5~2.5%(插入式)

重 复 性

0.2%满量程

温度范围

环境温度-20 ℃--70℃

介质温度

-20℃-200℃或-20℃-350℃

供电电源

24VDC/220VAC

模拟输出

4-20mADC

响应时间

≤1秒

温度系数

0.05%/℃

通讯接口

RS485

在线显示

液晶显示瞬时及累积流量

过程压力

≤4.2MPa(大于此压力需与本公司协商定制)

过程连接

法兰,如需其它安装方式需提前与本公司协商定制

防爆等级

ExdIICT4

防护等级

传感器IP67、变送器IP65

适用介质

不含水分的气体

测量范围

0.05--80m/s(标准状态为20 ℃, 0.10133MPa)

传感器材质

标准为316L;哈C;钽

探杆材质

标准为1Cr18Ni9Ti;316L;哈C;钽

外壳材质

危险领域安装外壳为粉末涂层的铝铸件

电气接口

M20×1.5

质 保 期

产品正常使用期的一年内

压力损失

对于直径大于DN80的管道可以忽略不计
