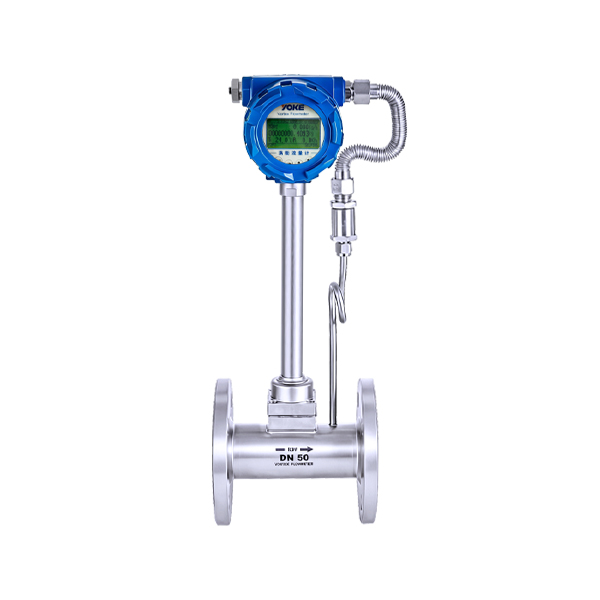

• 温压补偿型智能涡街流量计
  • 智能涡街流量计

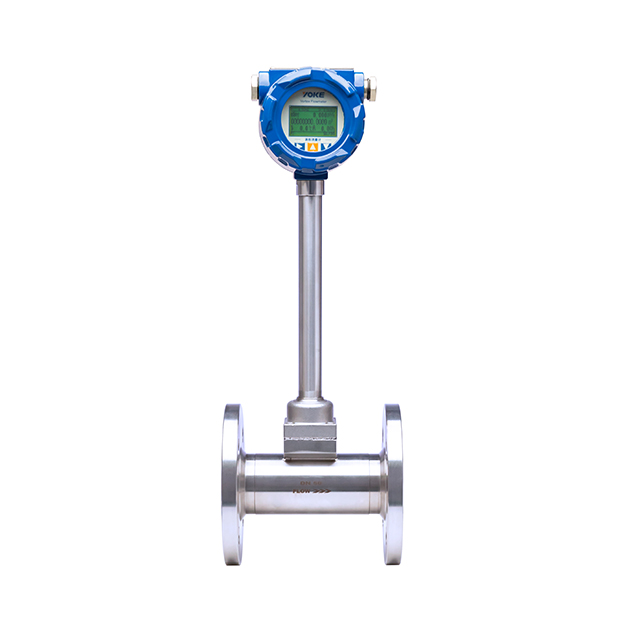

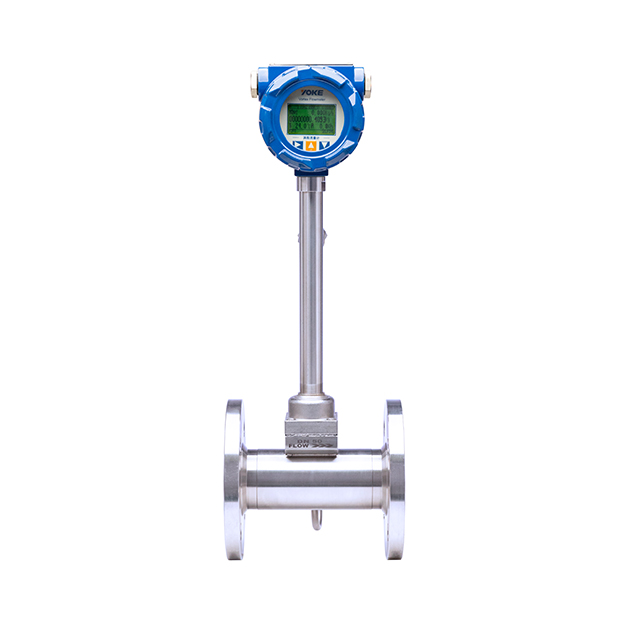

智能涡街流量计
  • 适用介质
    气体、液体、蒸汽等多种介质
  • 不适用介质
    低流速液体气体
  • 产品简介
    YK-LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或者质量流量。并可作为流量变送器应用与自动化控制系统中。该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号絮乱等问题,并采用了特别的传感器封装技术和防护措施,保证了产品的可靠性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

工作原理

综合吸收发达国家技术和总结多年研究生产经验的基础上进行精心设计的产品.

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,如图(一)所示。


图(一)





  旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡门涡街原理,有如下关系式:

  f=StV/d

  式中: f-发生体一侧产生的卡门旋涡频率

  St-斯特罗哈尔数(无量纲数)

  V-流体的平均流速

  d-旋涡发生体的宽度

  由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,

  图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。


图(二)


  在曲线表中St=0.17的平直部分,旋涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

  K=N/Q(1/m³)

  式中:K=仪表常数(1/m³)。

  N=脉冲个数

  Q=体积流量(m³)


产品特点

特点:

    1、无可动部件,长期稳定,结构简单便于安装和维护

    2、传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定,结构形式多样,有管道插入式流量传感器形式

    3、精确度较高,通常液体的测量精度为±1%;气体的测量精度为±1.5%

    4、测量量程范围宽,在雷诺数为2×10⁴~7×10⁶范围内,可达1:20

    5、压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表

    6、安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装

    7、采用消扰电路和抗震动传感头,具有一定抗环境震动性能

    8、采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上

    9、由软件对仪表系数非线性进行修正,提高测量精度

    10、采用EEPROM对累积流量进行掉电保护,保护时间大于10年

用途:

    涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

技术参数

执行标准

涡街流量传感器(JB/T9249-1999)

公称通径(mm)

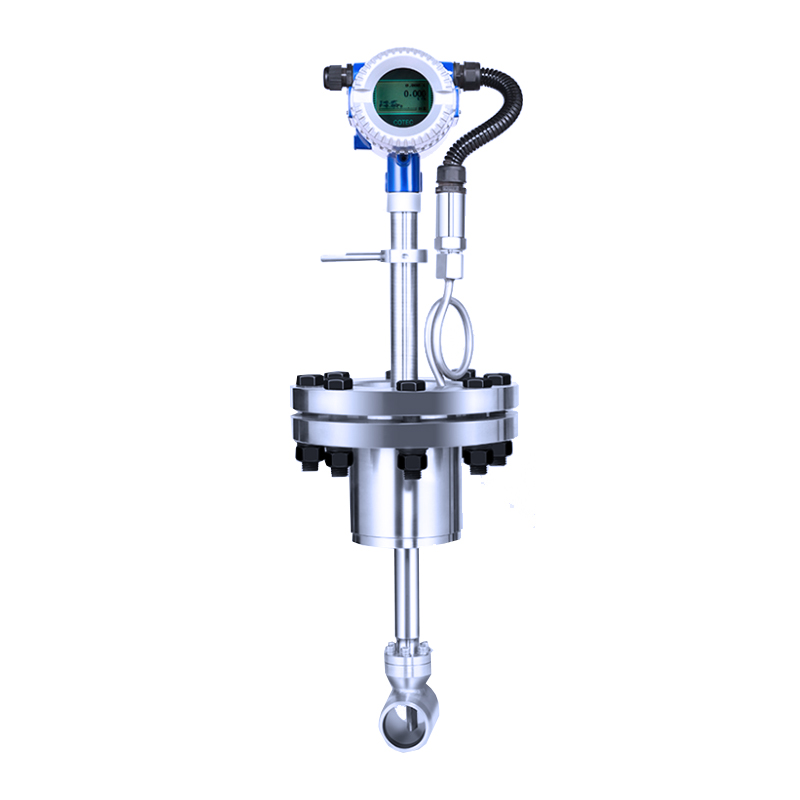

15,25,40,50,65,80,100,125,150,200,250,300,(200~1000插入式)

公称压力(MPa)

1.6MPa、2.5Mpa、4.0Mpa(其他可定制)

使用条件

介质温度:-40℃-+250℃、-40℃-+350℃

环境温度:-20℃-+60℃

相对湿度:5%-90%

大气压力:86kpa-106kpa

输出信号功能

脉冲信号,4-20mA

通讯输出功能

RS485通讯输出,HART协议等

精 确 度

管道式:液体±1%;气体或者蒸汽±1.5%、±1%

插入式:液体±2%;气体或者蒸汽±2.5%

范 围 度

1:10;1:15;1:20

供电电压

A. 外电源:24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

B. 内电源:1组3.0V10AH锂电池,电池电压在2.0-3.0V时均正常工作

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA

压力损失系数

符合JB/T9249标准 Cd≤2.4

防爆标志

本安型:ExiaⅡ CT2-T6,隔爆型:ExdⅡCT2-T6

防护等级

普通型IP65

适用介质

气体、液体、蒸汽
