• 智能气体腰轮(罗茨)流量计
智能气体腰轮(罗茨)流量计
  • 适用介质
    天然气,煤气,氮气等中低流速气体
  • 不适用介质
    液体
  • 产品简介

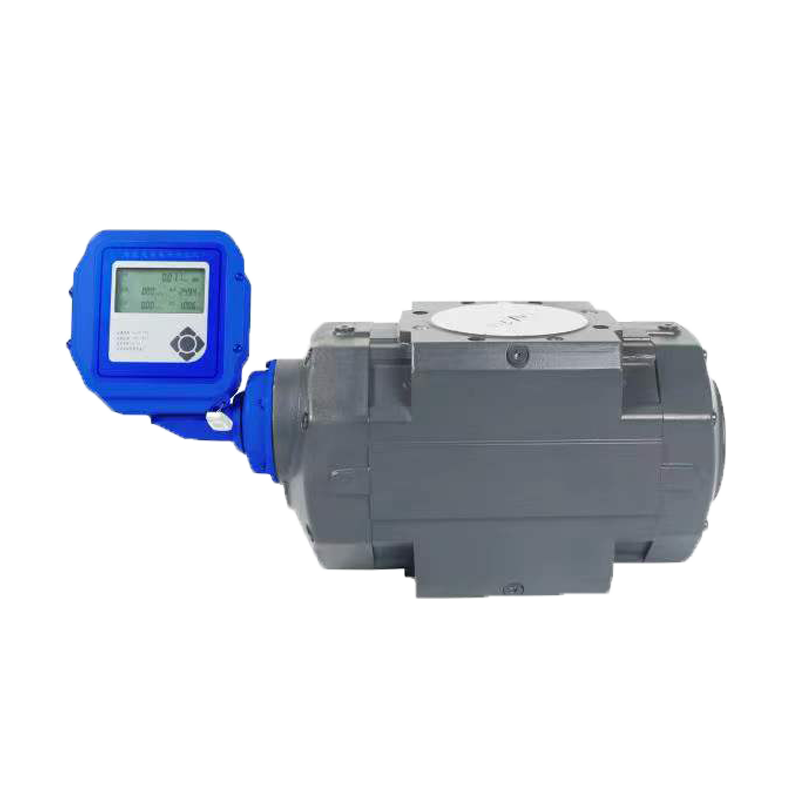

    智能气体腰轮(罗茨)流量计是一种高精度、高可靠性、宽范围度的气体监测和计量仪表。此流量计是在腰轮流量计基础上集成流量、温度、压力传感器和智能化仪表的新型流量计。此流量计气体是测量天燃气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体的的理想仪表。

工作原理

流量计由5个部分组成

  1. 流量传感器

  2. 压力传感器

  3. 温度传感器

  4. 气体腰轮流量计(机械)

  5. 智能流量积算仪

  智能气体腰轮流量计的工作原理(见图2)a

  智能气体腰轮流量计,主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下,通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持工作间隙,实现了连续的无接触密封。转子每转动一周,则输出四倍计量室有效容积的气体,转子的转数通过磁性密封联轴装置及减速机构,传递到智能流量积算仪,从而显示输出气体的累计体积量。其计量过程和工作原理如图1所示(图中仅表示了四分之一周期)。


图2  气体腰轮流量计工作原理

  智能流量积算仪的工作原理(见图3)

  智能流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成,并配有外输信号接口,输出各种信号。智能流量积算仪中的微处理器按照气态方程进行温压补偿,并进行压缩因子修正,气态方程如下:


  式中:

  Qn:标准状态下的体积流量(m3/h);

  Qg: 工况状态下的体积流量(m3/h);

  Pg:流量计压力检测点处的表压(kPa);

  Pa:当地大气压(kPa);

  Tg:介质的绝对温度(273.15+t)(K);

  t: 被测介质温度(℃);

  Zn:标准状态下的压缩系数;

  Zg:工作状态下的压缩系数;

  Tn:标准状态下的绝对温度(273.15+20)(K);

  Pn:标准大气压(101.325 kPa);

  P:  P= Pa+ Pg。

  注:对于天然气Zn/Zg=Fz2,Fz称为超压缩因子,本产品按中国石油天然气总公司的标准SY/T6143-1996中的公式进行计算。



产品特点

    1、采用先进的微机技术与高性能的集成芯片,整机功能强大,性能优越.

    2、电路采用表面安装工艺,结构紧凑、抗干扰能力强、可靠性高。

    3、集高精度温度、压力、流量传感器和智能体积修正于一体,可检测被测气体的温度、压力和流量,并进行流量自动跟踪补偿和压缩因子修正运算。

    4、压力传感器、温度传感器、流量传感器全部内置,使结构更加紧凑。

    5、采用先进的微功耗高新技术,整机功耗低,即能凭内置电池长期供电运行,又可由外电源供电运行。

    6、按流量频率信号,可将仪表系数分六段自动进行线性修正,从而提高了仪表的使用精度.

    7、具有故障自诊断和报警功能,可靠度高,采用LCD显示,清晰直观,读数方便。

    8、流量计带有脉冲信号输出,也可根据用户需要输出4~20mA标准模拟信号。

    9、仪表自带实时数据库,通过RS-485通讯接口和本厂的专用MODEM配套,可组成电话抄表网络,便于数据的集中采集和实时管理。

    10、采用先进的微功耗技术,整机功耗低,使用内置电池可运行五年以上。

    11、就地显示流量值,并带多种信号输出功能可满足不同现场及系统的需求。

    12、采用E2PROM数据存储芯片,保存用户参数、厂家参数及一些历史记录。

    13、采用高对比度的三行液晶显示器,可显示日期、标准累积流量、标准瞬时流量、介质温度、压力值和电池电压。

    14、具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失,在停电状态下,内部参数可长久性保存。

技术参数

表1  流量计规格、基本参数和性能指标

型规格号公称通径流量范围m³/h公称压力精度%材质
DN(mm)MPa


YK-LLQ-16250.5-161.0、1.61.0、1.5铝合金
YK-LLQ-20400.5-20
YK-LLQ-250.5-25
YK-LLQ-300.5-30
YK-LLQ-400.7-40
YK-LLQ-600.8-60
YK-LLQ-20500.5-20
YK-LLQ-250.5-25
YK-LLQ-300.5-30
YK-LLQ-400.7-40
YK-LLQ-600.8-60
YK-LLQ-850.8-85
YK-LLQ-100801-100
YK-LLQ-1401-140
YK-LLQ-200/3001001.8-300
YK-LLQ-4501.8-450
YK-LLQ-6501505-650铝、铸铁
YK-LLQ-10006-1000铝、铸铁
YK-LLQ-16002008-1600铝、铸铁
YK-LLQ-300025020-3000铝、铸铁

流量计规格、基本参数和性能指标(见表1)

  标准状态条件:P=101.325 kPa   T= 293.15K

  使用条件:

  a.环境温度:-25℃~+50℃

  b.介质温度:-20℃~+60℃

  c.相对湿度:5%~95%

  d.大气压力:86KPa~106Kpa

  电气性能指标:

  工作电源:

  a.内电源:1节3VDC锂电池,电池电压在2.0V~3.0V时均可正常工作。当电压低于2.5V时,应更换电池。

  b.外电源:±24VDC±15%,纹波≤±5%,适用于4~20mA输出,脉冲输出,RS-485等;

  整机功耗:

  外电源,﹤1W内电源,平均功耗≤1m W,可连续工作五年以上。

  工况脉冲输出方式

  a. 工况脉冲信号, 直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出,高电平≥20V,低电平 ≤ 1V。该脉冲主要用于对仪表的标定。

  b. 与标准体积流量成正比的频率信号,经光耦隔离放大输出,高电平≥20V,低电平 ≤ 1V。

  c. 定标脉冲信号,输出幅度0~3V,输出脉冲宽度500ms。该脉冲主要用于城市燃气计量的IC卡控制装置或其它设备。该信号1m3输出1个脉冲。

  4~20mA标准模拟电流输出功能

  与标准体积流量成正比,4mA对应0 m3/h,20mA对应大标准体积流量(该值可设定)。
