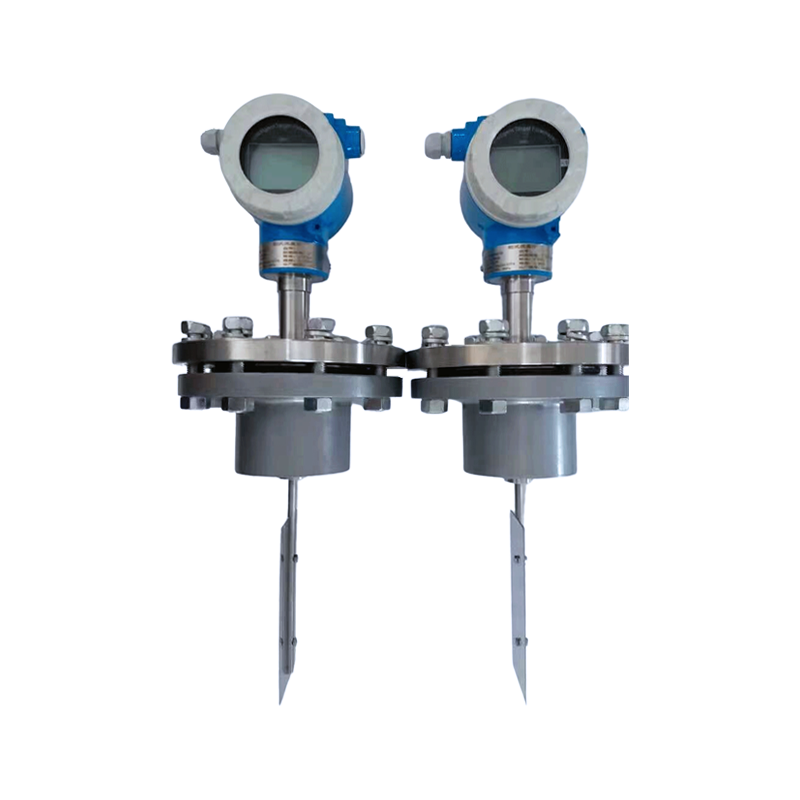

  • 插入式智能靶式流量计

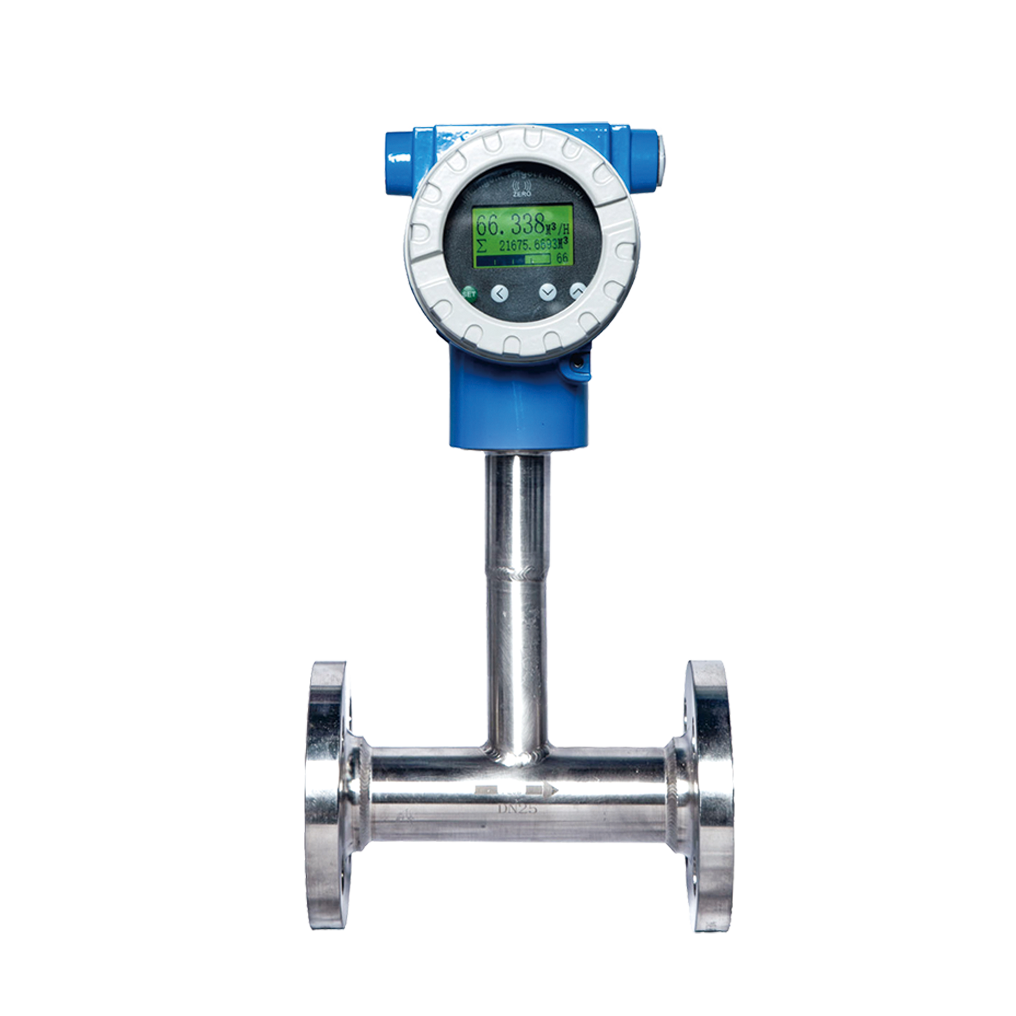

智能靶式流量计
  • 适用介质
    液体,气体,高温/高粘/低雷诺数流体,如矿浆,沥青等
  • 不适用介质
    其他
  • 产品简介
    YK-LB智能靶式流量计是在传统隔离膜片靶式流量计基础上,将新型应变传感器应用到靶式流量计,同时采用新的数字技术和微电子技术,将检测到的传感器信号处理成与流量成正比关系的4-20mA信号输出,并通过双排大液晶同时显示瞬时流量和累计流量,使得传统的靶式流量计无论在结构上和性能上都有显著的提高。

工作原理

1、结构:

YK-LB型数显靶式流量计主要由测量管(壳体),受力元件,感应元件(力传感器,压力传感器,温度传感器),过渡部件(根据温度,压力而增减),积算显示和输出部分,其结构如下图:



1、受力元件 2、测量管(壳体) 3、力感应元件(含温度、压力感应元件)

         4、过渡部件 5、积算、显示、输出部件

2、工作原理:

当介质在测量管中流动时,因其自身的动能和因阻流件而产生的压差,产生一对受力元件的作用力,其作用力的大小与介质流速的平方成正比,其数学表达式如下:

F=CDAρ·U2/2

式中:

F——受力元件所受的作用力

CD——物件阻力系数

ρ——工况下介质密度

U——介质在测量管中的平均流速

A——受力元件对测量管轴向投影面积




产品特点

  • 1、耐高温、高压:从-40℃至450℃,压力可达42Mpa;

  • 2、适用各种口径:Φ15-Φ1500;

  • 3、适用于液体、气体、蒸汽测量;

  • 4、可测低流速介质,流速大于0.1m/s即可测量(雷诺系数大于1000即可);

  • 5、可测量粘度大,含有泥沙的介质;

  • 6、计量准确,精度高,高可达0.2%(特殊订购);

  • 7、压力损失小,仅为标准孔板的1/2△P 左右,大口径明显减小;

  • 8、软件功能强大,可在线标定或干法标定;

  • 9、双行大液晶显示,可显示瞬时流量,累计流量,超量程及电池电量显示;

  • 10、可根据实际需要更换受力元件来改变测量流量范围;

  • 11、安装维护简单便捷;

  • 12、多种安装方式,可选夹持型,法兰式,螺纹型,在线插拔式,卫生型,一体或分体型

技术参数

被测介质

液体 气体 蒸汽

公称口径

管道式15~300mm

夹装式15~300mm

插入式150~1500mm

螺纹式15~50mm

介质温度

-40℃~+450℃

(超过100℃加散热片,超过+200℃或者低于-30℃加夹套装置)

精度

±0.5%~±2.5%FS 标准:±1.0%FS

重复性

0.05%~0.08%

供电电源

机内自备锂电池(3.6V);

外供电源24VDC两线制4-20mA(12VDC-32VDC)

负载特性

RLmax=50*(电源电压-12)Ω

输出形式

现场显示读值;4~20mA;脉冲;1~5V;RS232/RS485(可选);哈特协议

电气接口

隔爆型1/2NPT内螺纹,其他M20×1.5内螺纹

测量管材料

碳钢;304;316L;亦可根据用户要求提供

外壳

铸铝

防爆标志

隔爆型(ExdllCT6)

防护等级

IP65
