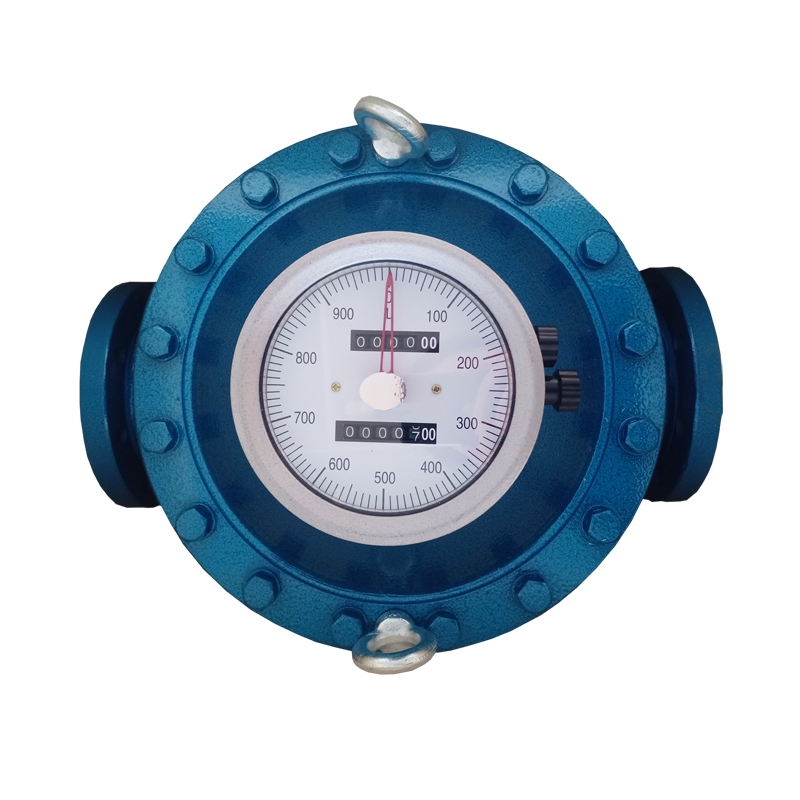

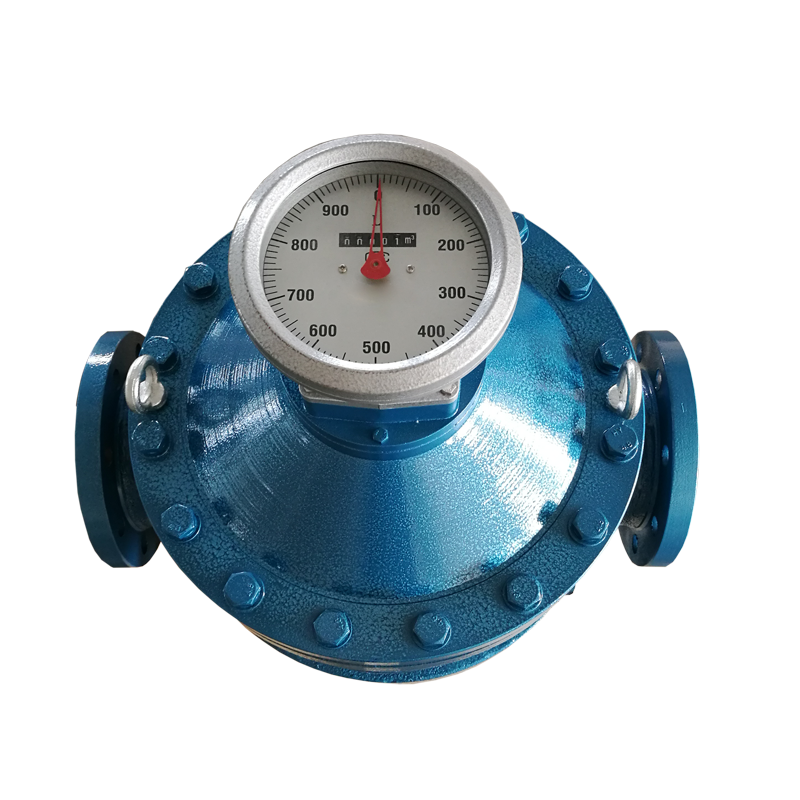

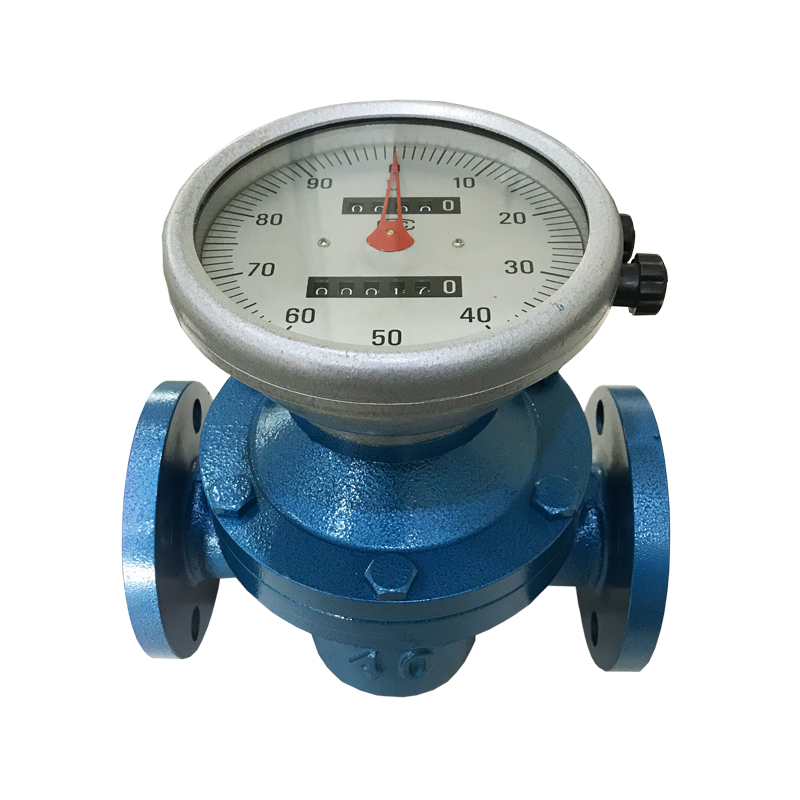

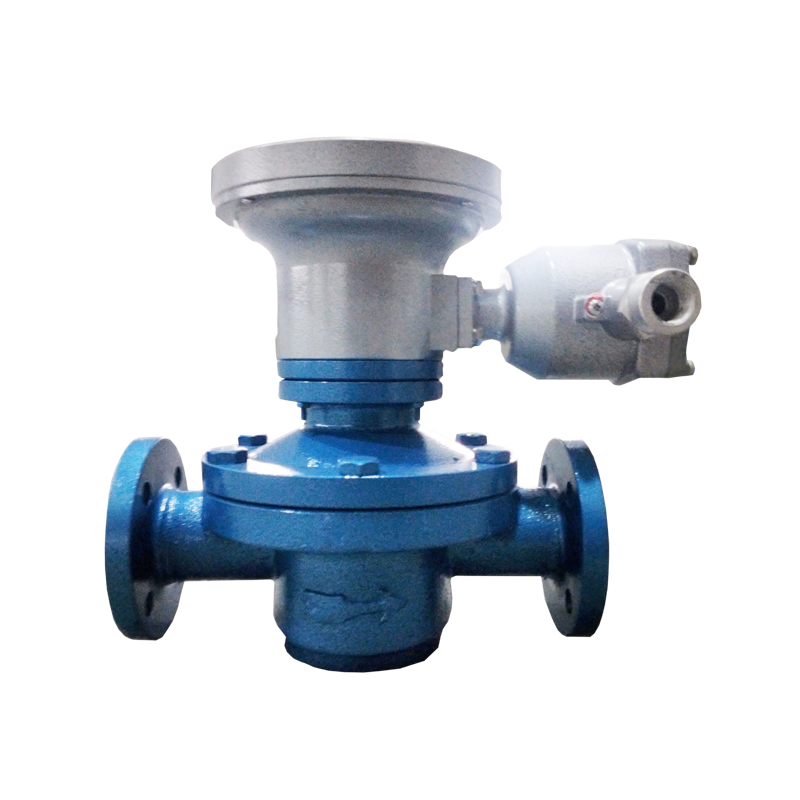

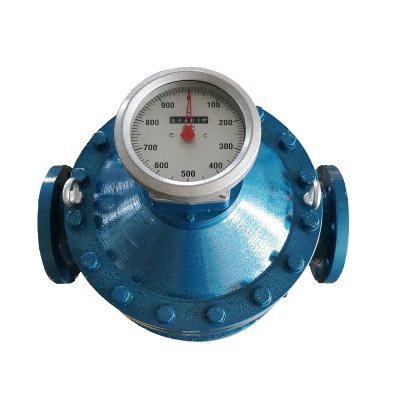

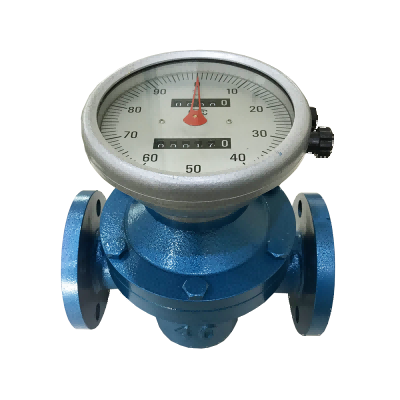

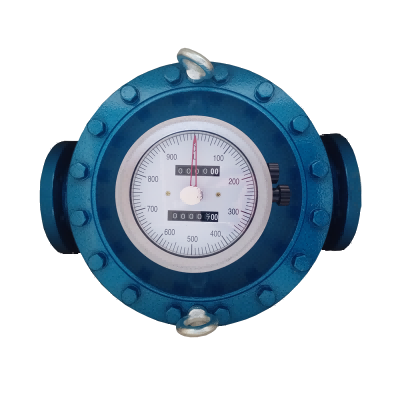

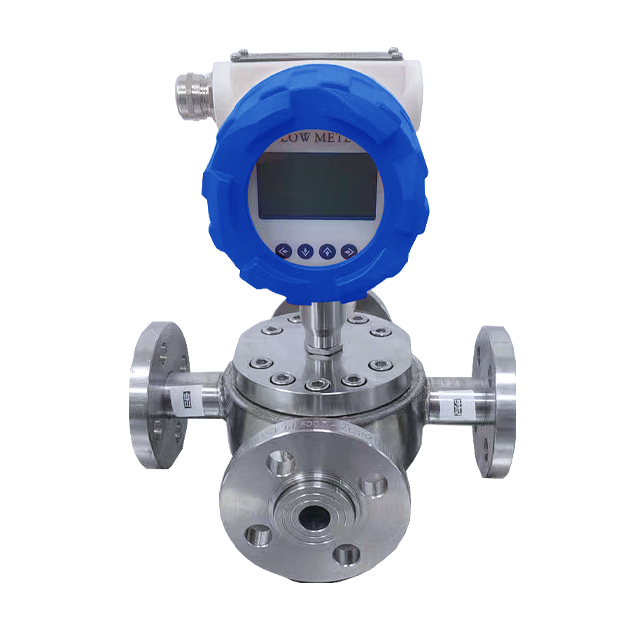

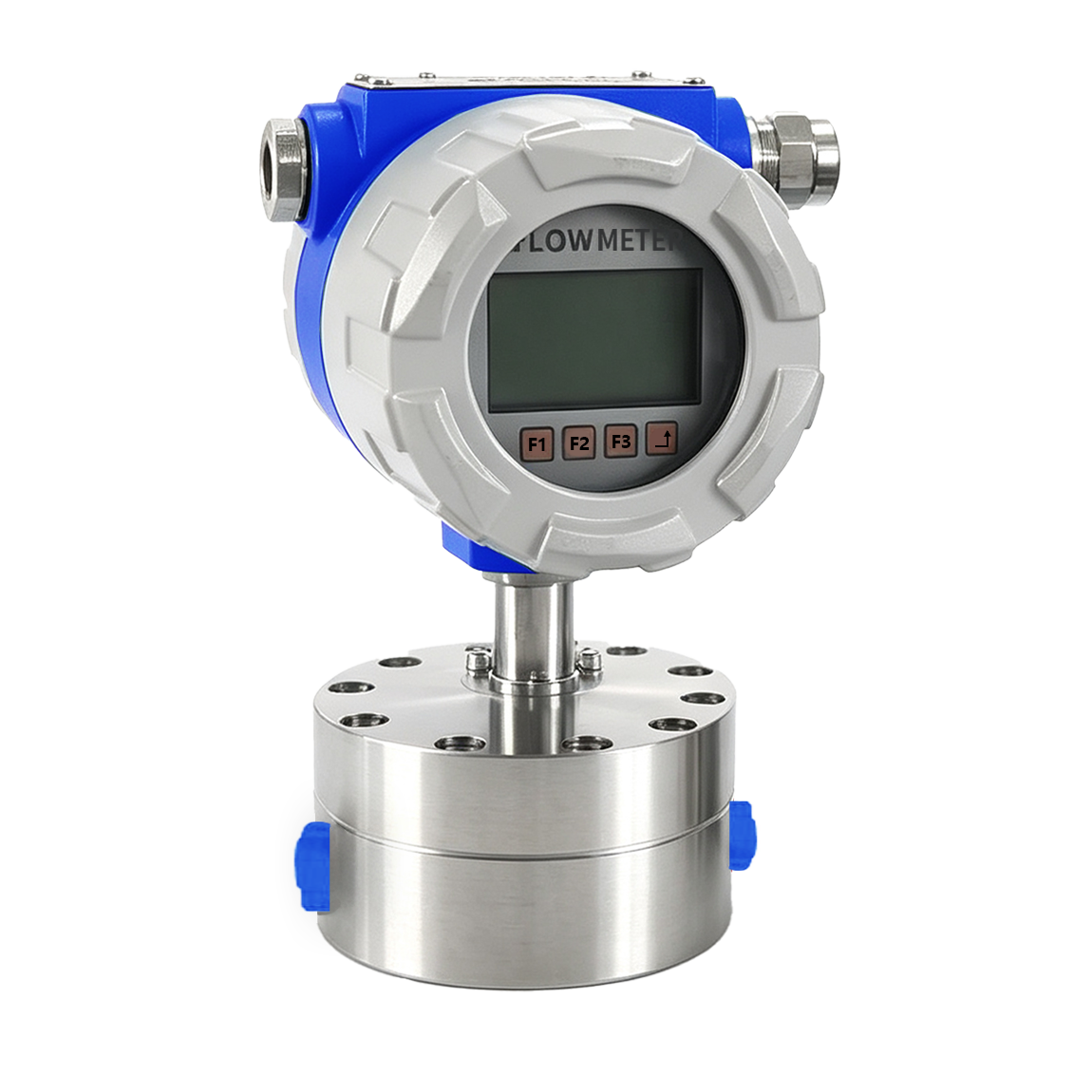

椭圆齿轮流量计
  • 适用介质
    无杂质/无腐蚀/液体,柴油,润滑油,重油,植物油等
  • 不适用介质
    杂质、腐蚀性、气体
  • 产品简介
    椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动;每个腔体的容积是固定体积;齿轮转速引出,传感器发出同步脉冲计数,椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。若附加发信装置后,再配以电显示仪表可实现远传只是瞬时流量或累积流量。

工作原理


椭圆齿轮流量计的工作原理  椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,如下图所示:


 椭圆齿轮流量计工作原理图


产品特点

流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此被测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。椭圆齿轮流量计是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

产品特点:

1、测量精度高、流量范围宽、重复性好;

2、螺旋转子转动均匀,震动小,寿命长;

3、对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量;

4、结构简单、外形尺寸小;

5、安装容易,表前不需要安装直管段;



主要优点:

1、口径从10~200mm;

2、外壳材质有多种供选择:铸铁、铸钢、不锈钢等;

3、轴承材质有多种供选择:铸铁、铸钢、不锈钢等;

4、轴的材质:铸钢、不锈钢;

5、O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;

6、量程比10:1;

7、精度为±0.5%、0.2%三种,重复性±0.03%;

8、粘度高可达3000CP;

9、压力等级高可达6.4MPa;

10、耐温等级高可达-20~280℃。


技术参数


应用现场

典型应用:

椭圆齿轮流量计主要用于测量高粘度的介质,产品广泛应用于石油、石化、天然气、化工、造纸等行业,用于测量小管径的微小流量计量。
