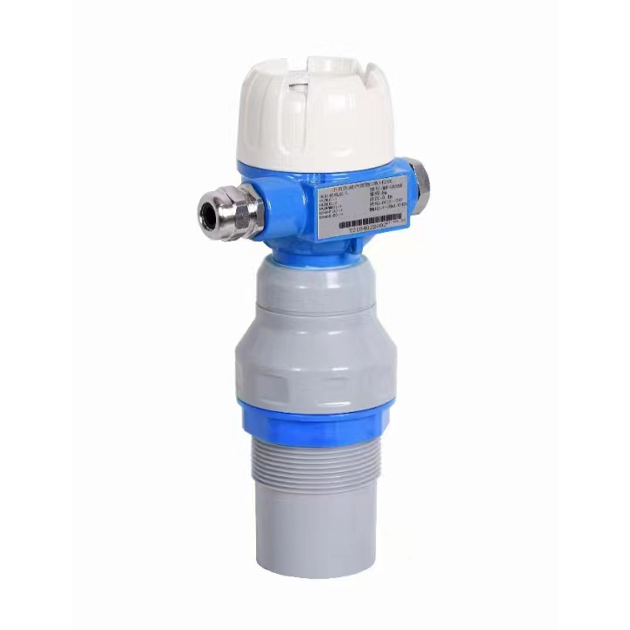

小盲区超声波液位计
  • 适用介质
    液体、固体
  • 不适用介质
    气体
  • 产品简介
    超声波是一种频率高于20KHZ的声波,具有良好的方向性和穿透力,易于获得较集中的声能。在空气、液体、密度较大的固体中传播。而利用其特性结合现代微机技术所研发液位检测仪表,称为超声波液位计。

工作原理

 超声波液位计是将超声波换能器安装于被测物上方,超声波换能器发射声波信号同时接收由被测物反射回的声波信号。通过测量发射与接收的时间差,根据声波在空气中的传播速度,计算出测量距离。

产品特点

分体式

  产品特点:

    1、探头功耗低,安装简便,易定位,适用条件广。

    2、根据工况要求,探头可IP68、防腐、防爆、小盲区、超低功耗、大量程等特殊型号产品。

    3、中文显示界面,18键按键操作。更加通俗易懂的菜单选项,更加快捷的实现人机交流。

    4、具有数字滤波和回波识别功能,可人工设定固定干扰滤波功能。

    5、支持MiniSD卡数据采集或USB存储、支持微型打印机。

    6、支持隔离4-20mA输出,支持HART通讯。

    7、内置GPRS、GPS、蓝牙等数据传输,还可根据客户需求添加模块实现其它功能。

    8、仪表控制功能全面,四路继电器信号输出,易连接常用执行机构(电动机,报警器等)。

一体两线制

  产品特点:

    1、电压适应范围宽,能在18-28V的直流电压内工作。

    2、备份和还原设置功能。

    3、可测多种物理量功能。

    4、可任意调整模拟量输出功能。

    5、具有满量程起点和终点任意设置功能。

    6、具有增值/差值测距选择,既可测距离也可测物位。

    7、具有数字滤波,动态回波识别等功能。

    8、可选HART通信组件。

    9、OLED中英文菜单显示带自发光。

一体三/四线制

  产品特点

    1、电压适应范围宽,能在12-28V的直流电压内工作。

    2、备份和还原设置功能。

    3、可测多种物理量功能。

    4、可任意调整模拟量输出功能。

    5、具有满量程起点和终点任意设置功能。

    6、支持自定义串口数据格式。

    7、支持三、四线制。

    8、具有增值/差值测距选择,既可测距离也可测物位。

    9、具有0-100级发射脉冲强度,可根据工况设定。

    10、具有内置GPRS模块、电台模块、蓝牙模块。

    11、OLED显示屏中英文菜单界面。

    12、以下各项定货时选购。

    13、3路限位NPN集电极开路控制输出设定,用于料位、液位控制。

    14、2路继电器控制输出设定,用于料位、液位控制。

    15、4~20mA电流输出,RS485串行数据输出或0~5V电压等模拟量输出任选。

    16、无线传输方式:电台、GPRS、蓝牙。

    17、选择PC串口输出及转换附件,可直接与PC机组网。

技术参数

换 能 器

测距量程

1、2、5、8、10、12、15、20、25、30、35、40m(订货时选定)

盲    区

0.06、0.4、0.6、0.8、1、1.5、2m(与量程而不同)

测距精度

±1mm-±0.25%F.S(与量程而不同)

材    质

ABS、增强PP材质

安装接口

M30X1.5、G1 1/2、M60X2、DN80非标法兰(与传感器而不同)

防护等级

IP65(可定制更高防护等级)

工作环境

常温、常压

引    线

10米屏蔽线缆(可定制任意长度)

主    机

显    示

中文3吋LCD

按    键

18位键盘操作

电气接口

M16X1.5-5

供    电

AC220V或DC12~24V供电  功耗5W

防护等级

IP65(可定制更高防护等级)

工作环境

常温、常压

信号输入(订购时选择)

换能器(标配)、4~20mA、0~20mA、1~5V、 0~5V、RS485

信号输出

一路或两路4-20mA(标配一路4-20mA,换能器输入时只有一路)

HART通讯输出(订购时选择)RS485/232(支持Modbus协议)(订购

时选择)

两路继电器输出(触点容量:AC:5A 250V DC:10A 120V,可做四路)

内置GPRS、GPS、蓝牙数据传输(订购时选择)

MiniSD卡数据采集或USB存储、还可根据客户需求添加模块实现其它功能

(订购时选择)

支持微型打印机(订货时选择)
