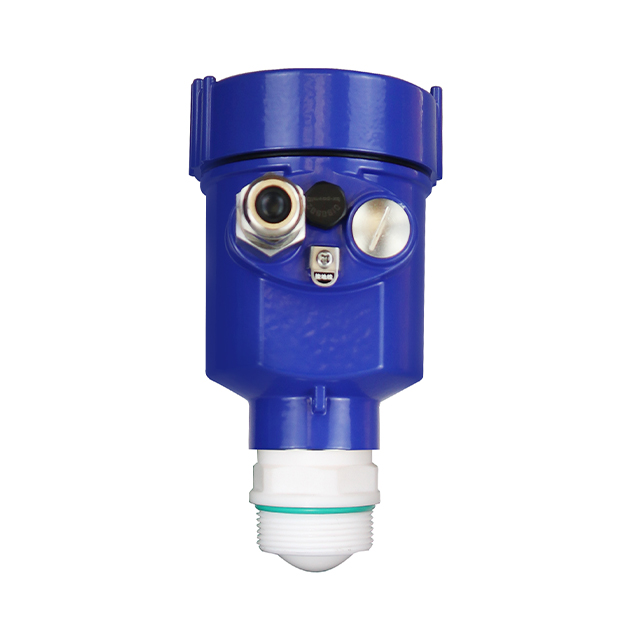

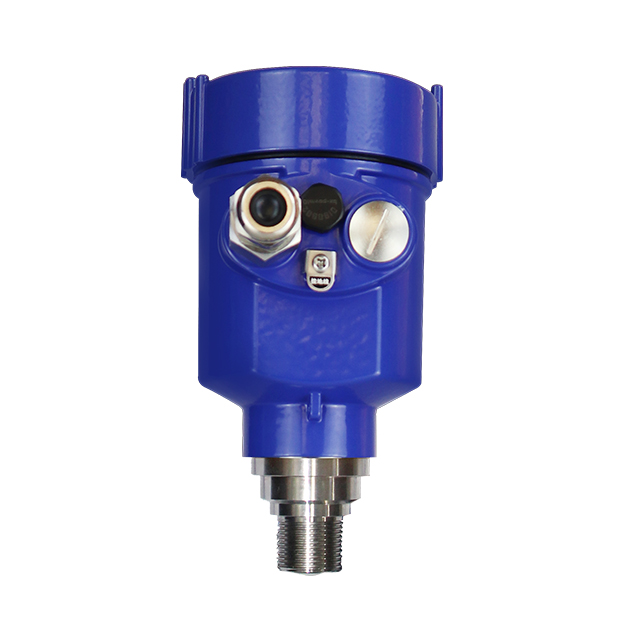

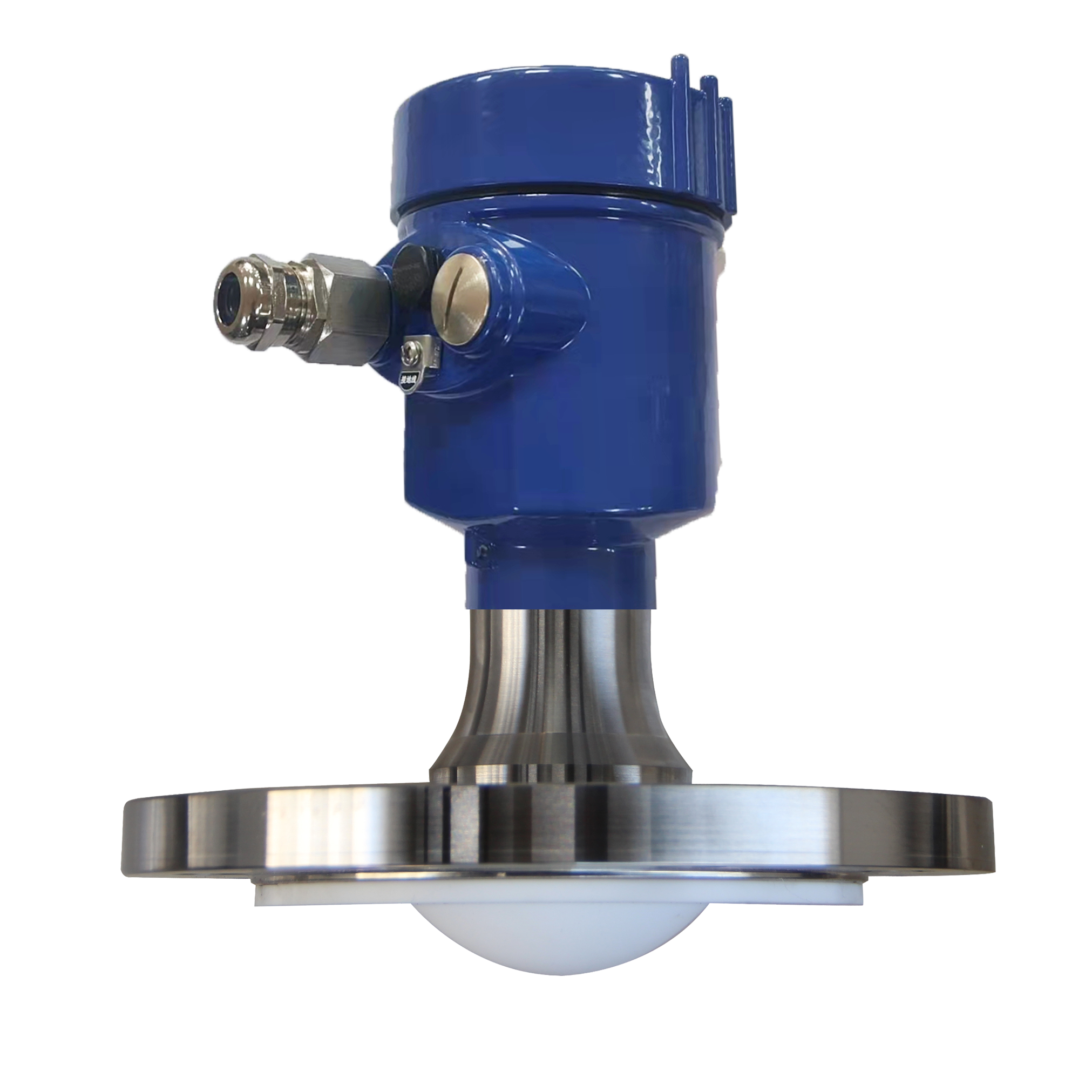

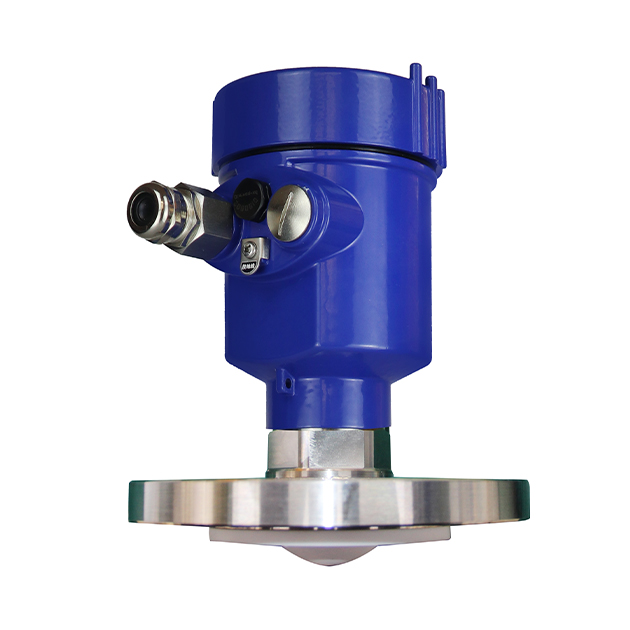

80G调频雷达物位计
  • 适用介质
    液体,固体
  • 不适用介质
    气体
  • 产品简介
    ​76-81GHz调频波FMCW雷达产品(也称毫米波雷达),由于它采用比Ku波段雷达频率更高的毫米波波段,在远程目标探测、强烟雾粉尘环境下,远距离成像、多光谱成像等方面有重要的应用,且能够探测比微波雷达更小的目标和实现更精确的定位,具有更高的分辨率和更强的保密性。

工作原理

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系: R= C (速度) *δ f (频率差) /2/ K  调频斜率)。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f  便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。

图片(3).png     微信截图_20240822163631.png

产品特点

什么是毫米波电磁波:通常将30-300GHz的频域(波长为1~10毫米)的电磁波称毫米波,它位于微波与远红外波相交叠的波长范围,因而兼有两种波谱的特点。本产品76-81GHz波段是目前为止了解和应用开发少的区域,具有以下几个特性。

1、 很好的瞬态性能:本波段的电磁脉冲的脉宽可以窄在亚皮秒(ps)级,因此,它可以用于对各种材料进行时间分辨研究,测量分子结构;通过取样测量技术,能够有效地抑制远红背景噪声的干扰。

2、有很宽的宽带:本波段脉冲源通常只需要几个周期的电磁波震荡,与许多生物大分子的振动和转动能级、电介质、半导体、超导、薄膜材料的分子振动能级的波段接近。因此,本波段光谱可作为探测材料在毫米波波段信息的一种有效的手段,非常适合于测量材料吸收光谱,可用于进行定性鉴别应用。

3、相干性:相干电流驱动的偶极子振荡产生或是相干的激光脉冲非线性差频效应产生;

4、 低能性:毫米波光子能量只有几个毫电子伏,不会出现X射线电离和破坏待检测物质的现象,因此不容易破坏待检测物质。

5、强穿透性:对于非极性物质有很强的穿透力,许多非金属非极性材料对本波段射线吸收较小,因此,可用于探测材料内部结构。例如,陶瓷/硬纸板/塑料制品/泡沫等对本波段电磁辐射是透明的,也可用于机场/车站安全监测,比如探查机械/爆炸物和毒品,或用于电路板焊接检测。

6、 易被极性分子吸收:本波段在非均匀的物质中有较少的散射,能够探测和测量水汽含量等。也可以通过分析它们特征谱研究物质成分或进行质量控制。

作为用于工业测量领域的78GHz波段雷达,高精度、非接触式物位和液位测量,具有其他普通微波脉冲雷达、导波雷达不可比拟的优势,极窄的波束和穿透能力,更能适应超复杂的工况,而不减弱测量性能。



应用领域

1、产品电磁波发射角小于3°,适合于狭窄空间或导波管道测量

2、产品可以达到120M测量范围,适合于超大储罐的测量

3、产品测量盲区在7-8CM范围,适合于小型储罐的测量

4、产品具有极高的测量精度,适合作为高精度计量级测量

5、产品具有丰富的回波处理算法和各类工况环境的经验数据;对强粉尘、蒸汽等极恶劣工况或带搅拌、加热棒等特殊过程仓储罐体应用,具有其他同类产品所没有的独特优势



产品特点

1、76GHz-81GHz调频波雷达

2、5GHz超大调频扫描频率宽度,应用面广

3、支持标准HART、RS485/MODBUS总线协议

4、支持上位机设置软件、罐旁表等操作方式

5、24VDC供电

6、简单的安装结构,适应现场各种安装形态


技术参数

发射频率

77GHz~81GHz,调频扫描频率宽度5GHz

测量范围

120m

测量精度

±1mm

波束角

3°、8°

使用介电常数范围

>=2

供电范围

18~28.0VDC,220VAC

4线制/2线制

通讯方式

MODBUS总线/HART

信号输出

4~20mA或RS-485

故障输出

3.8mA、4mA,20mA,21mA,保持

现场操作/编程

128×64 点阵显示屏/4按键

可配置上位机设置软件

工业温度/湿度

-40~85℃/≤95%RH

外壳材质

铝铸、不锈钢

天线类型

透镜天线,可配透镜天线护罩/防腐型天线/天线散热膏/石英隔离法兰盘

过程压力

-0.1~2MPa

产品尺寸

Ø100*270mm

电缆入口

M20*1.5

推荐线缆

AWG18或0.75mm²

防护等级

IP67

防爆等级

ExdIICT6

安装方式

螺纹或法兰
