• 超声波液位差计

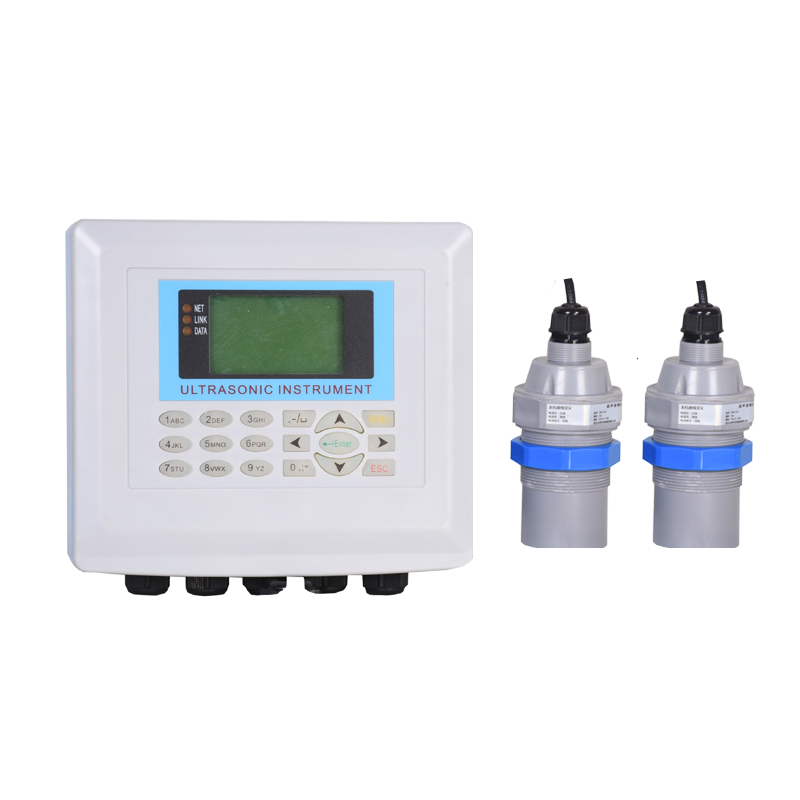

超声波液位差计
  • 适用介质
    液体、固体
  • 不适用介质
    气体
  • 产品简介
    超声波是一种频率高于20KHZ的声波,具有良好的方向性和穿透力,易于获得较集中的声能。在空气、液体、密度较大的固体中传播。而利用其特性结合现代微机技术所研发液位检测仪表,称为超声波液位计。

工作原理

超声波液位计是将超声波换能器安装于被测物上方,超声波换能器发射声波信号同时接收由被测物反射回的声波信号。通过测量发射与接收的时间差,根据声波在空气中的传播速度,计算出测量距离。

产品特点

一体三/四线制

    1、电压适应范围宽,能在12-28V的直流电压内工作

    2、备份和还原设置功能

    3、可测多种物理量功能

    4、可任意调整模拟量输出功能

    5、具有满量程起点和终点任意设置功能

    6、支持自定义串口数据格式

    7、支持三、四线制

    8、具有增值/差值测距选择,既可测距离也可测物位

    9、具有0-100级发射脉冲强度,可根据工况设定

    10、具有内置GPRS模块、电台模块、蓝牙模块

    11、OLED显示屏中英文菜单界面

    12、以下各项定货时选购

    13、3路限位NPN集电极开路控制输出设定,用于料位、液位控制

    14、2路继电器控制输出设定,用于料位、液位控制

    15、4~20mA电流输出,RS485串行数据输出或0~5V电压等模拟量输出任选

    16、无线传输方式:电台、GPRS、蓝牙

    17、选择PC串口输出及转换附件,可直接与PC机组网



技术参数



一体三/四线制

量    程

5m、8m、10m、12m、15m(订货时选购)

盲    区

<0.4-0.6m(示量程而不同)

误    差

±0.2%F.S

显    示

OLED中英文菜单(带自发光)

小显示分辨率

1mm

键    盘

三位轻触键

工作频率

20~350KHz(因型号规格而不同)

可选供电方式

12-28VDC或220VAC

输出方式(可选)

4~20mA     RL>600Ω(标配)

1~5V     1~10V

RS485(可选蓝牙转换配件)

GPRS

3路NPN(可配置为PP脉冲输出)

2路继电器(AC:5A 250V DC:10A 24V)

仪表材质

ABS工程塑料

外形尺寸

Φ92mm×198mm×M60

安装接口

M60X2或¢61MM圆孔(配大螺母)

电器接口

M20X1.5(两组)

进线线缆

内有接线端子用户自定

工作环境

常温、常压

防护等级

IP65(可定制更高防护等级)

防爆等级

EXia IIBT4Gb(定货选购)
