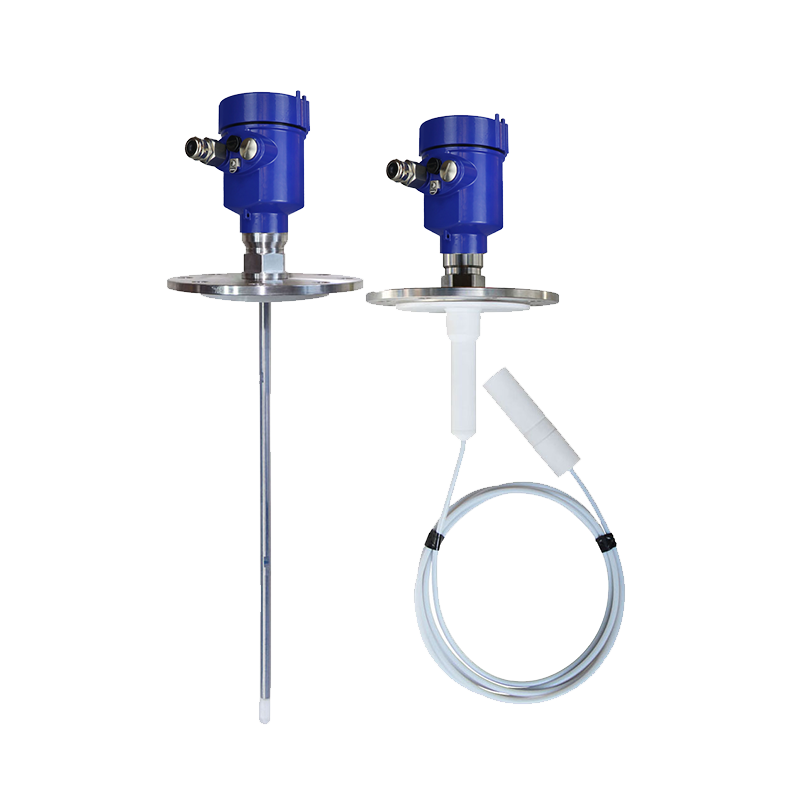

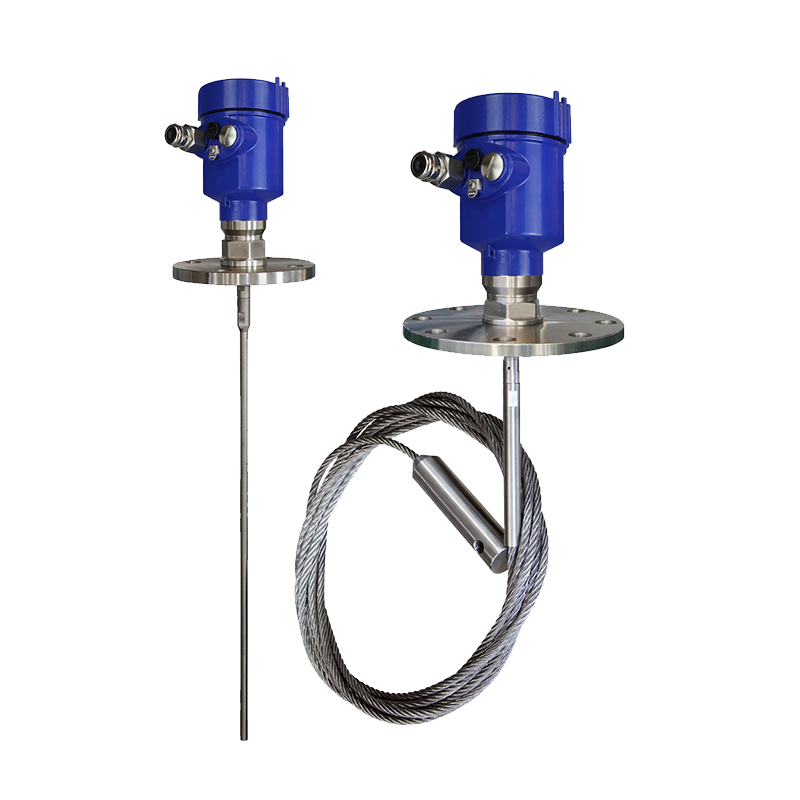

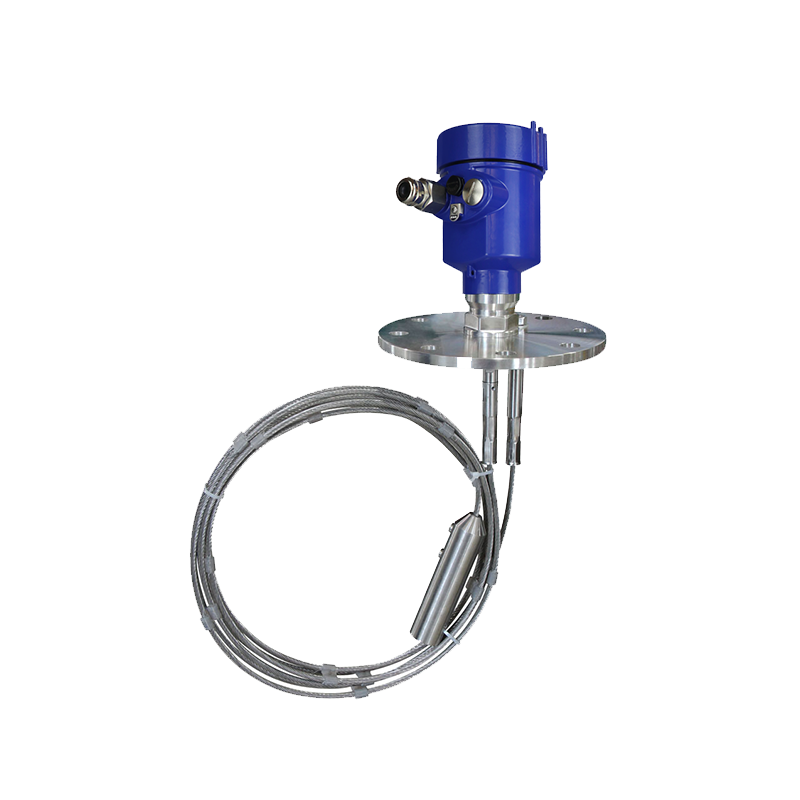

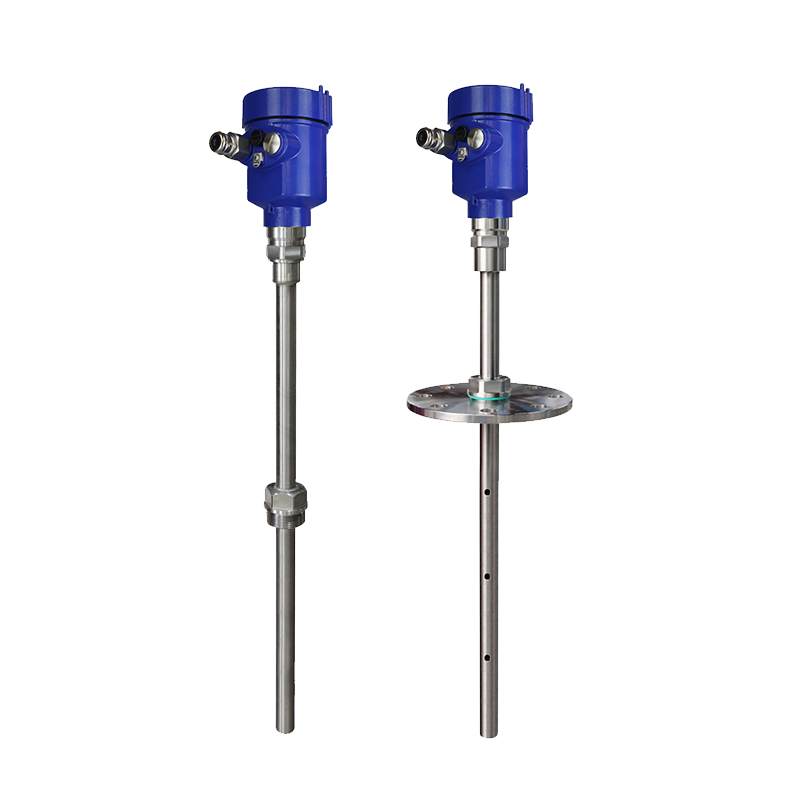

导波雷达物位计
  • 适用介质
    液体,固体粉料
  • 不适用介质
    气体
  • 产品简介
    导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。

工作原理

导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。


产品特点

    1、由于采用了先进的微处理器和choDiscovery回波处理技术,导波雷达物位计可以应用于各种复杂工况。

    2、多种过程连接方式及探测组件的型式,使得70X系列导波雷达物位计适用于各种复杂工况及应用场合。如:高温、高压及小介电常数介质等。

    3、采用脉冲工作方式,导波雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。


技术参数

适用介质

液体,固体,粉料

应 用

液体及固体粉状测量,复杂过程条件

防爆认证

Exia IIC T6 Ga/ Exd ia IIC T6 Gb

测量范围

30m

频 率

500MHz-1.8GHz

测量精度

±10mm

过程温度

(-40~250)℃

过程压力

(-0.1~4)MPa

现场显示

四位LCD 可编程

电 源

两线制(DC24V)

四线制(DC24V/AC220V)

外 壳

铝/ 塑料

过程连接

螺纹/法兰(选配)
