• 26G调频雷达物位计

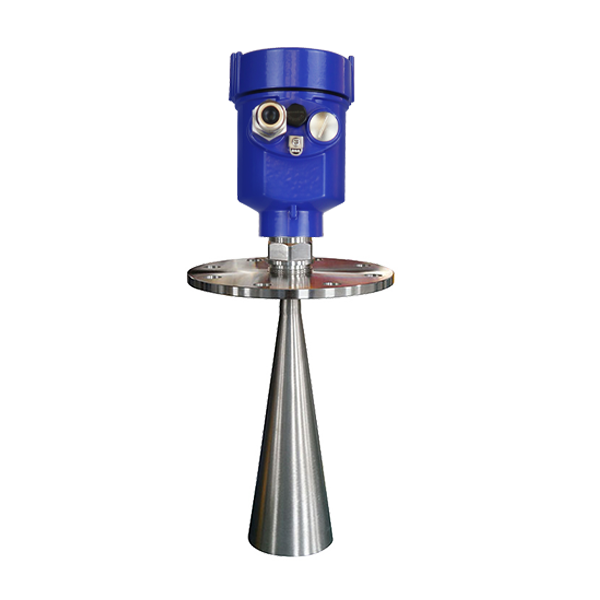

26G调频雷达物位计
  • 适用介质
    液体,固体
  • 不适用介质
    气体
  • 产品简介
    RD90X 系列传感器是26G高频雷达式物位测量仪表,测量距离可达80米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于各种强腐蚀性液体的测量。

工作原理

雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。


产品特点

    1、天线尺寸小,便于安装;非接触雷达,无磨损,无污染。

    2、几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。

    3、严重粉尘环境对高频物位计工作影响不大。

    4、波长更短,对在倾斜的固体表面有更好的反射。

    5、波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。

    6、测量盲区更小,对于小罐测量也会取得良好的效果。

    7、高信噪比,即使在波动的情况下也能获得更优的性能。

    8、高频率,是测量固体和低介电常数介质的优质选择。


技术参数

适用介质

液体,固体,粉料

应 用

液体及固体粉状测量,复杂过程条件

防爆认证

Exia IIC T6 Ga/ Exd ia IIC T6 Gb

测量范围

80m

频 率

26 GHz

测量精度

±10mm

过程温度

(-40~250)℃

过程压力

(-0.1~4)MPa

信号输出

(4~20)mA/HART

现场显示

四位LCD 可编程

电 源

两线制(DC24V)

四线制(DC24V/AC220V)

外 壳

铝/ 塑料

过程连接

螺纹/法兰(选配)
