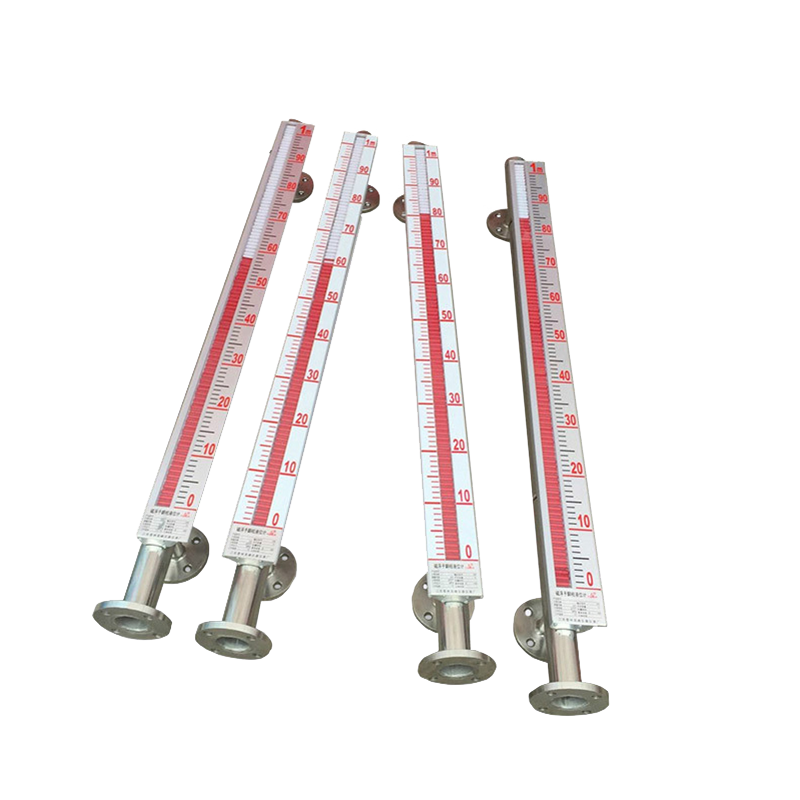

• 磁翻板液位计
磁翻板液位计
  • 适用介质
    液体
  • 不适用介质
    气体
  • 产品简介
    翻柱式磁浮子液位计是以浮子为测量元件,磁钢驱动翻柱显示,无需能源,适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。磁浮子液位计配上、下限开关输出,可实现远距离报警、限位控制。磁浮子液位计配置变送器,可实现液位的远距离指示、检测与控制。

工作原理

磁翻板液位计(也可称为磁性浮子液位计)根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。

产品特点

    1、基本型

        液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的磁钢通过磁耦合作用,驱动红、白色翻柱翻转180°,液位计上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。

    2、上下限开关输出

        在液位计主体管上由用户设定的上、下限位置处安装控制器,控制器内有带自保持作用的干簧开关或根据用户要求配不带记忆功能的报警开关,利用磁性浮子随液位移动使簧片开关动作,实现报警或限位控制。

    3、电远传

        在浮子液位计上安装变送器,变送器由测量单元和变送单元两部分组成,它通过磁浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准电流信号输出,与数字显示仪表或计算机联接,达到远传目的。

    4、电子双色型

        UHZ-D型电子双色磁浮子液位计是磁翻板液位计的换代新型产品,它可以红绿光柱清晰显示液位,白天观察距离60M,夜间可达200~300M。磁翻板液位计长时间使用容易粘敷灰尘,尤其是炼钢厂,时间一长就容易粘敷细铁屑,把磁翻板的红绿颜色覆盖,使它看不到液位,另外磁翻板液位计大的缺点就是不能发光显示,夜间不能观察。UHZ-D型电子双色磁浮子液位计解决了上述问题,在电路设计上突破同类产品测量范围小的缺点,在保证低功耗的同时,可定制任意测量高度。

        本产品适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保电力给水等部门,特别是炼钢厂、焦化厂、发电厂等用户,用以测量有压容器或开口容器内液体的液位,液位计可现场直接指示液位,亦可附加液位报警开关,实现远距离液位报警和限位控制。

        与磁翻板液位计相比,其主要特点:

        发光显示:可以红绿光柱清晰显示液位,适宜在光线暗的场所中应用,夜间观察更醒目;

        液位显示清晰,色泽鲜艳,观察角度大,可视距离远,长时间使用不容易粘敷灰尘;

        设计合理、结构简单、维修方便,被测介质与显示系统完全分离;

        适用介质广,在盐酸、硫酸等腐蚀性溶液中测量,具有良好的密封性。

    5、蒸汽夹套型

        测量筒外加蒸汽加热层,用来维持测量筒内被测介质的温度,防止被测介质因环境温度变化发生凝固、结冰等现象。

    6、电加热型

        测量筒外加电加热层,内置电加热装置,加热装置通过导热油均匀传递热量至测量筒,起到加热保温的作用。

        注:次使用前请加注导热油至安全线处,否则会损坏加热装置。

技术参数

安 装 形 式

侧  装  式

顶  装  式

安 装 间 距

(测量范围)

200mm至6000mm甚至更长,

超过6m可分段做,加支撑架

200mm至6000m可按用户要求长度订做

工 作 压 力

0.6,1.6,2.5,4.0Mpa,

10MPa至35MPa

0.6 ,1.6 ,2.5Mpa, 4.0MPa

介 质 密 度

>0.5g/cm3

>0.76g/cm3

连接法兰

不锈钢

法兰20-40(DN20PN4.0)

(GB9119—88)

法兰200-25(DN200PN2.5)

(GB9119—88)

ABS

法兰20-10(DN20PN1.0)

(GB9119—88)

法兰200-6(DN200PN0.6)

(GB9119—88)

主 体 材 料

Cr18Ni9Ti、ABS、PP-R、PVC、不锈钢内衬四氟

介 质 温 度

不锈钢-40~450℃、PPR-120℃、ABS-70℃

环 境 温 度

-40~+450℃

示 值 误 差

±10mm

介 质 粘 度

≤1st(10-4m2/s)

上、下 限

开 关 输 出



控制灵敏度:10mm

输出接点容量:AC220V  2A

接点寿命:5×104次

防爆特征:ExiaIICT4本质安全型

电 远 传、

   连 续 显 示

精度:±1.5%

输出负载:750Ω

输出信号:0-20mA输出,220V AC电源

4-20mA输出,24V DC二线制

防爆特征:ExiaIICT4本质安全型
