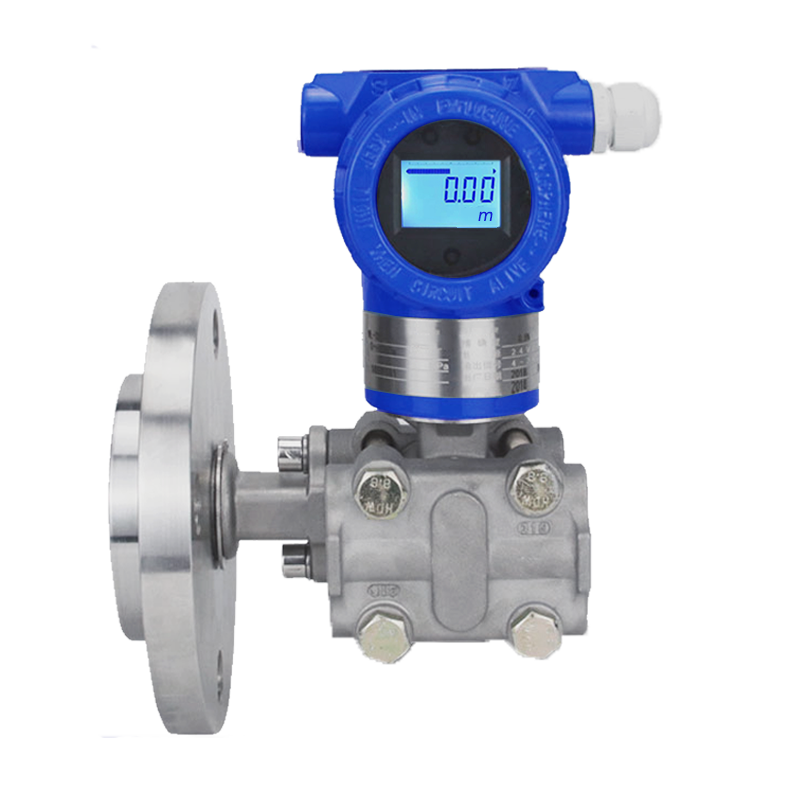

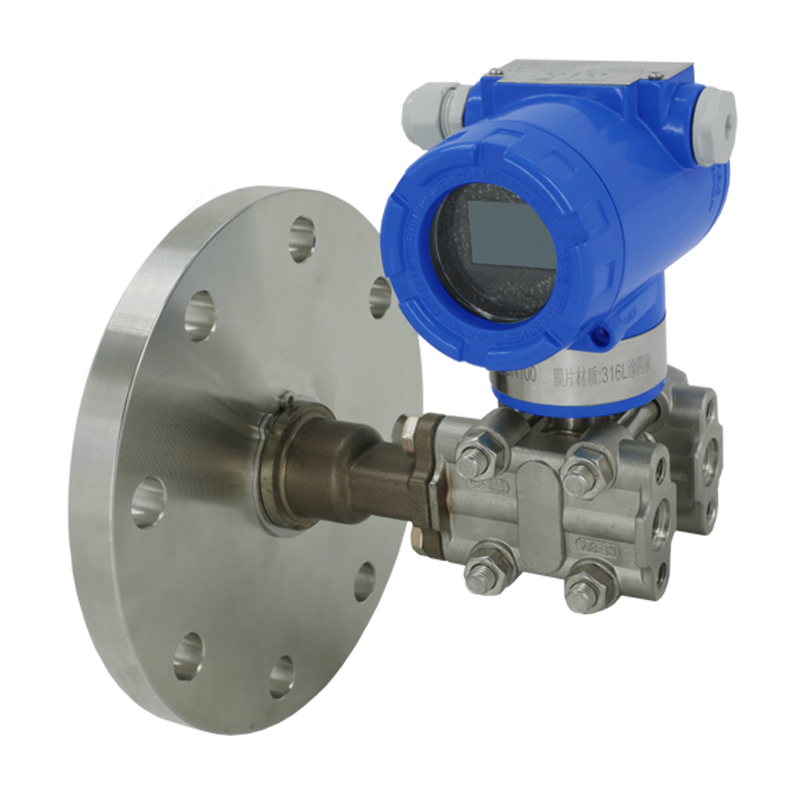

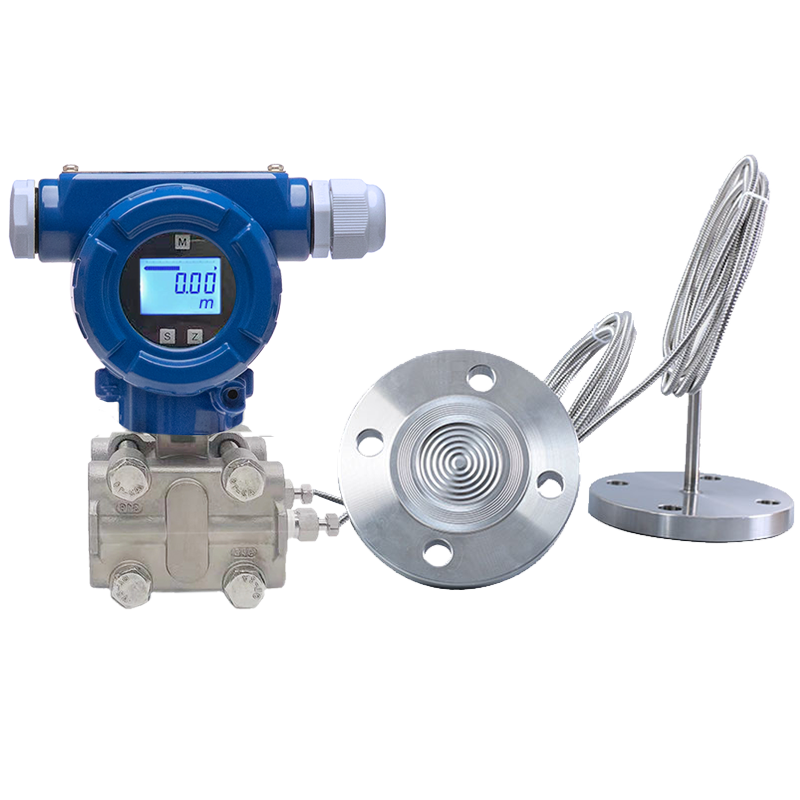

单双法兰式差压变送器由差压变送器、毛细管和带密封隔膜的法兰组成。密封隔膜的作用是防止管道中的介质直接进入差压变送器,它与变送器之间是靠注满液体(一般采用硅油)的毛细管连接起来的,当膜片受压后产生微小变形,变形位移或频率通过毛细管的液体传递给变送器,由变送器处理后转换成输出信号。
被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。
模拟性特点
1、精度高;
2、量程、零点外部连续可调;
3、稳定性能好;
4、二线制;
5、阻尼可调、耐高压;
6、固体传感器设计;
7、无机械可动部件、维修量少;
8、全系列统一结构、互换性强;
9、接触介质的膜片材料可选;
10、单边抗高压强;
11、低压浇铸铝合金壳体。
智能型特点
1、超级的测量性能,用于压力、差压、液位、流量测量;
2、精度:±0.075%FS;
3、全性能:±0.25%FS;
4、稳定性:0.25%/年;
5、量程比:100:1;
6、测量速率:0.2s;
7、过程连接与其它产品兼容,实现低误差测量;
8、标准4-20mA,带有基于HART协议的数字信号,远程操控;
9、支持向现场总线与基于现场控制的技术的升级。
测量性能 | 用于压力、差压、液位测量 |
精度 | ±0.075%FS |
全性能 | ±0.25%FS |
稳定性 | 0.25%/年 |
量程比 | 100:1 |
测量速率 | 0.2s |
过程连接与其它产品兼容 | 实 现 低 误 差 测 量 |
输出电压 | 标 准4-20mA,带有基于 HART 协议的数字信号 |
