• 磁致伸缩液位计

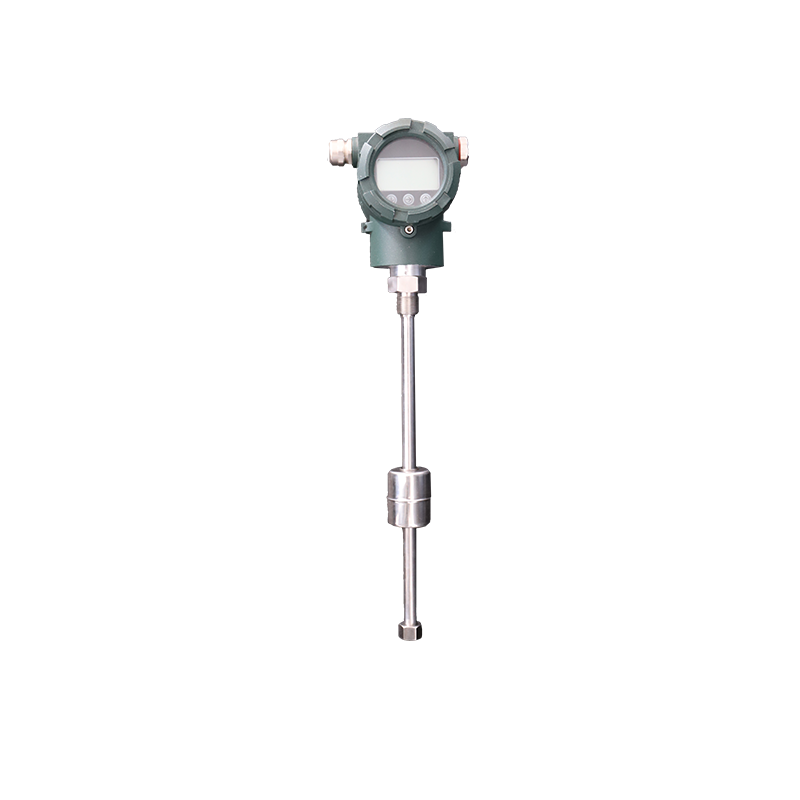

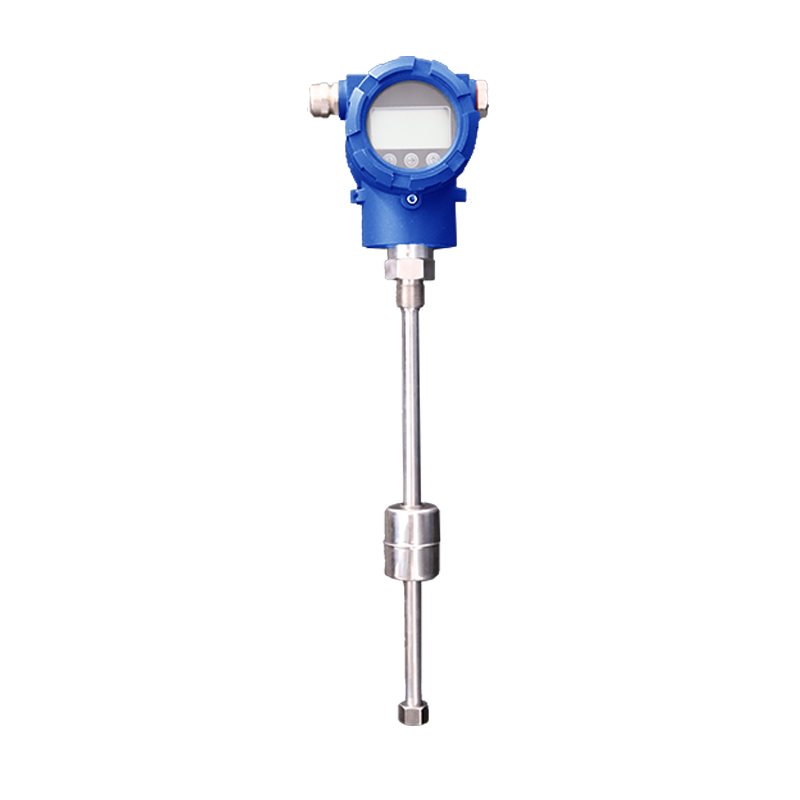

磁致伸缩液位计
  • 适用介质
    液体
  • 不适用介质
    气体
  • 产品简介
    二线制4~20mA磁致伸缩液位传感器是运用磁致伸缩原理,结合先进的数字和模拟电路,自主研制开发的新一代液位传感器。该产品测量精度高、工作稳定可靠、可液晶表头现场显示,结构精巧、安装简单、抗电源干扰和环境干扰能力强,具有很大的使用灵活性和很强的环境适用性。

工作原理

磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波WXH-2Q01磁致伸缩液位计导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环,当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以高精度地确定浮子所在的位置,即液面的位置。磁致伸缩液位计的技术优势:磁致伸缩液位计适合于高精度要求的清洁液位的液位测量,精度达到1mm,新产品精度已经可以达到0.1mm。磁致伸缩液位计还可应用于两种不同液体之间的界位测量。防爆型设计,适合危险场合,智能电子线路设计可计算出容积量;整体就一个可动部件为浮子,维护量极低。

产品特点

   1.可靠性强:由于磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦,无磨损。整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠,寿命长。

    2.精度高:由于磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。

    3.安全性好:磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖,避免人工测量所存在的不安全性。

    4.磁致伸缩液位计易于安装和维护简单:磁致伸缩液位仪一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。

    5.便于系统自动化工作:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。

技术参数

量程范围

300~5000mm(可根据用户要求定制)

温度测量范围

-40~+85℃,带表头 -20~+70℃

供电电压

+12VDC---+24VDC

输出形式

二线制4〜20mADC
