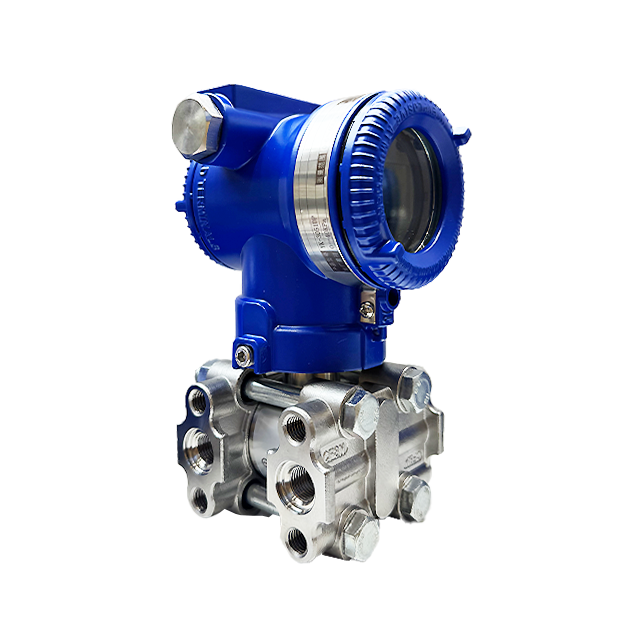

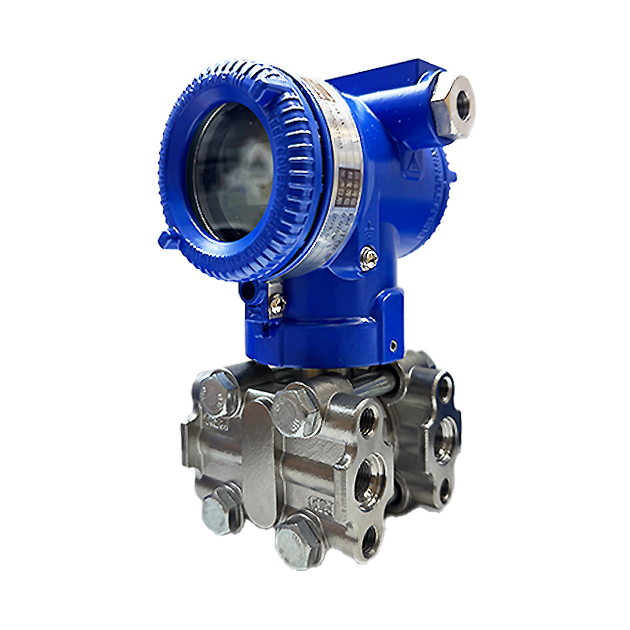

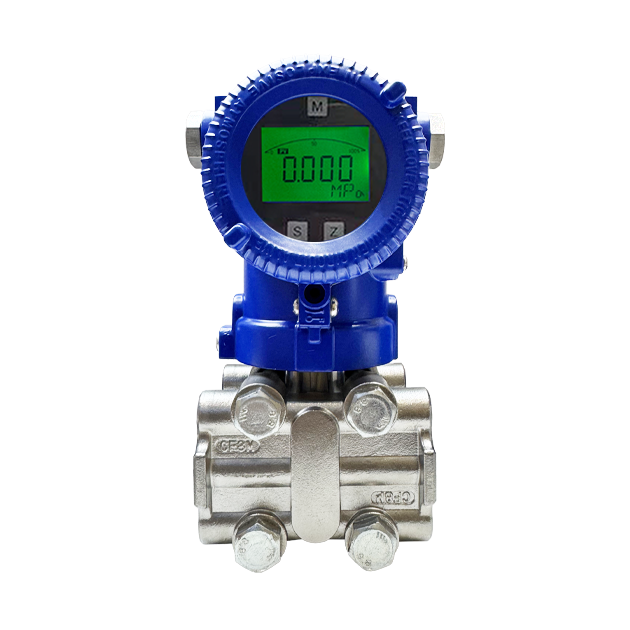

智能差压变送器
  • 适用介质
    气体、液体
  • 不适用介质
    固体
  • 产品简介
    本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域,实现对液体、气体、蒸气压力的测量。

工作原理

被测介质的两种压力通入高、低两压力室,作用在δ元件的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。

当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。

A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,传感器微调等运算,以及诊断和数字通信。

产品特点

●智能电子部件仅由一块组成。
●量程比15:1或10:1。
●0-0.6-0-42000KPa。
●就地按鍵调整量程和零点。
●可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表。
●符合HART协议,可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号。
●在采用HART协议的分散控制系统中同主机进行双向通讯。
●具有自诊断和远传诊断功能。
●带有EEPROM,不怕断电丢失数据。

技术参数

性能参数


测量介质

气体、蒸汽、液体

精度

±0.075%、±0.1%、±0.2%(包括从零点开始的线性、回差和重复性)

稳定性

±0.1%/3年

电源

10~36V DC(推荐24V DC)

调量程的参考精度

若 TD>10 (TD= 大量程 / 调节量程 ) 则为:±(0.075×TD)%

环境温度

-40℃ ~85℃

测量介质温度

-40℃~120℃

贮藏温度

-40℃ ~85℃

显示

LCD、OLED

显示器显示模块温度

-20℃~70℃(LCD)、-40℃~80℃(OLED)

物理参数


测量膜片

316L 、钽、哈氏合金C、蒙乃尔

过程连接

不锈钢304、316L

螺母及螺栓

碳钢镀锌、不锈钢

填充液

硅油、氟油等

密封圈

丁腈橡胶、氟橡胶、聚四氟乙烯

变送器外壳

铝合金材质,外表喷涂环氧树脂

外壳密封圈

丁腈橡胶

铭牌

不锈钢304

重量

2.8kg(无:安装支架、过程连接)

外壳防护等级

IP67

防爆等级

Exd Ⅱ CT6 Gb、Exia Ⅱ CT6 Ga

电源及负载条件


电源电压

24V DC R≤(Us-10V)/ImaxΩ 其中Imax=21 mA

大电源电压

36V DC

小电源电压

10V DC

数字通讯负载范围

250~600Ω

功能参数


量程限制

在量程的上下限范围内,可以任意设置,只要标定量程≥设置量程。

建议选择量程比尽可能低的量程,以优化性能。

安装位置影响

安装位置的变化,会发生零位影响,可以通过调零校正,无量程影响。

输出

两线制4-20mA,符合NAMIR NE43规范,叠加数字信号(Hart协议)

输出信号极限

Imin(小):3.9mA Imax(大)=21.0mA

报警电流

低报模式(小):3.9mA 高报模式(大):21mA (用户可预设定)

报警电流默认设置

高报模式

故障警告

如果传感器或电路出现故障,自动诊断功能自动输出22.0mA

响应时间

放大器部件阻尼常数0.1s;传感器时间常数0.1~1.6s,取决于量程及量程比。

附加的可调时间常数为:0~100s

预热时间

<15s
