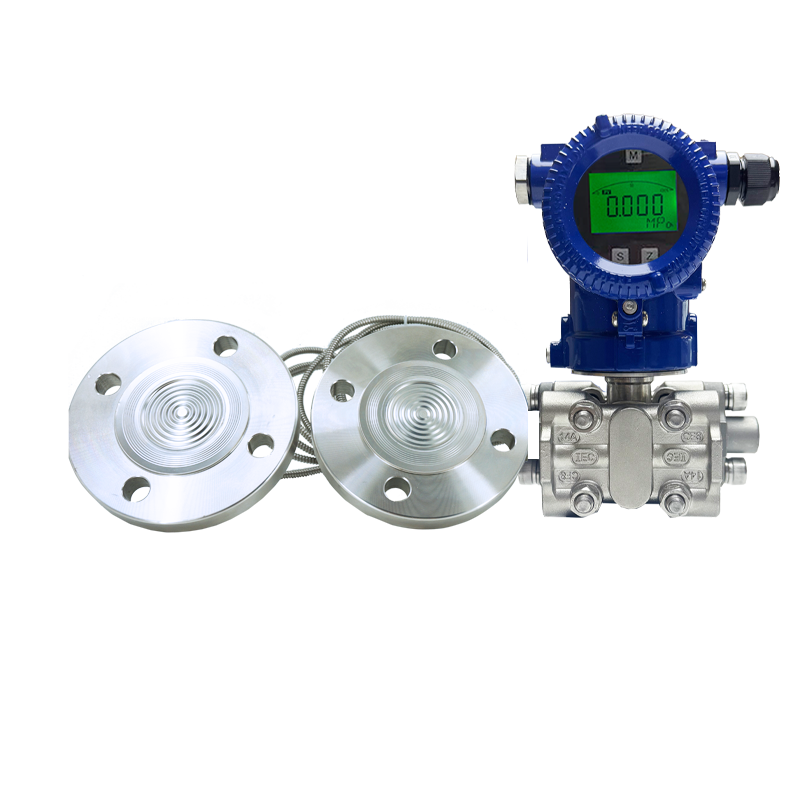

双法兰液位差压变送器
  • 适用介质
    液体
  • 不适用介质
    气体、固体
  • 产品简介
    3051型双法兰液位变送器是我公司引进国外先进技术和设备生产的新型变送器,双法兰液位变送器关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,双法兰液位变送器具有设计原理先进、品种规格齐全、安装使用简便等特点。由于双法兰液位变送器机型外观上完全融合了目前国内流行,并被广泛使用的两种变送器(3051与EJA)的结构优点,让使用者有耳目一新的感觉,同时与传统的系列产品在安装上可直接替换,有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展,双法兰液位变送器系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

工作原理

被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。

产品特点

模拟型特点

● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻(2.4kg)
● 全系列统一结构、互换性强
● 小型化(166mm总高)
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体


智能型特点:

●超级的测量性能,用于压力、差压、液位、流量测量
●数字精度:+(-)0.05%
●模拟精度:+(-)0.75%+(-)0.1%F.S
●全性能:+(-)0.25F.S
●稳定性:0.25% 60个月
●量程比:100:1
●测量速率:0.2S
●小型化(2.4kg)全不锈钢法兰,易于安装
●过程连接与其它产品兼容,实现佳测量
●世界上唯一采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA,带有基于HART协议的数字信号,远程操控
●支持向现场总线与基于现场控制的技术的升级。
YK -1151/3351LT型双法兰液位变送器,可对各种容器进行精确的液位和密度测量,有平法兰和插入式法兰供选择,法兰有3英寸或4英寸,规格有150Lb和300Lb的法兰,也可根据用户定制法兰,法兰膜片材料可选。具体尺寸请咨询销售部或参看本公司相关样册。
测量范围
差压:0-6.2-690KPa
静压:2.5MPa

技术参数

测量性能

用于压力、差压、液位、流量测量

精度

±0.075%FS

全性能

±0.25%FS

稳定性

0.25%FS

量程比

100:01:00

测量速率

0.2s

过程连接与其它产品兼容

实现低误差测量

输出电压

标准4-20mA,带有基于HART协议的数字信号
