压力表
  • 适用介质
    液体/气体
  • 不适用介质
    固体
  • 产品简介
    压力表(英文名称:pressure gauge)是指以弹性元件为敏感元件,测量并指示高于环境压力的仪表,应用极为普遍,它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中,由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性,使得机械式压力表得到越来越广泛的应用。

工作原理

压力表通过表内的敏感元件(波登管、膜盒、波纹管)的弹性形变,再由表内机芯的转换机构将压力形变传导至指针,引起指针转动来显示压力。

主要构造:


溢流孔:若发生波登管爆裂的紧急情况的时候,内部压力将通过溢流孔向外界释放,防止玻璃面板的爆裂。注:为了保持溢流孔的正常性能,需在表后面留出至少10mm的空间,不能改造或塞住溢流孔。

指针:除标准指针外,其他指针也是可选的。

玻璃面板:除标准玻璃外,其他特殊材质玻璃,如强化玻璃,无反射玻璃也是可选的。

性能分类:普通型(标准)、蒸汽用普通型(M)、耐热型(H)、耐振型(V)、蒸汽用耐振型(MV)耐热耐振型(HV)。

处理方式:禁油/禁水处理 在制造时除去残留在接液部的水或油。

外装指定:壳体颜色除标准色以外,需特别注明。

节流阀(可选):为了减小脉动压力,节流阀安装在压力入口处。

产品特点

一般压力表、真空压力表、耐震压力表、不锈钢压力表等都属于就地指示型压力表,除指示压力外无其他控制功能。

带电信号控制型压力表输出信号主要有:

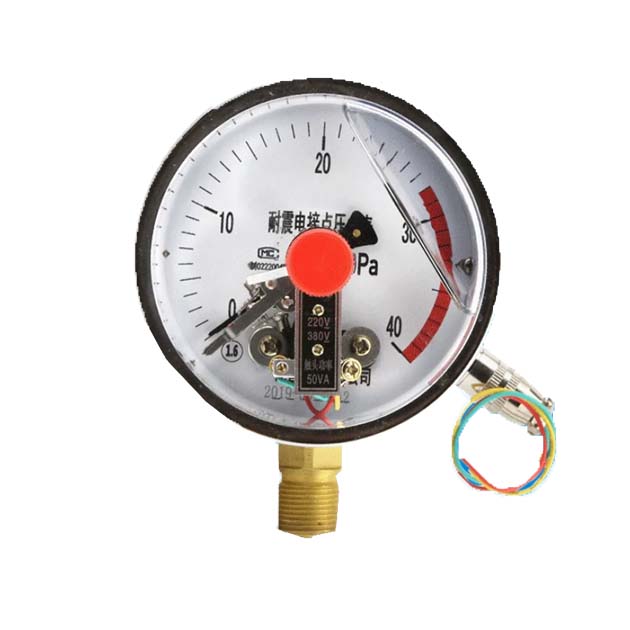

1、开关信号(如电接点压力表)

2、电阻信号(如电阻远传压力表)

3、电流信号(如电感压力变送器,远传压力表,压力变送器等)

压力表按测量介质特性不同可分为:

1、一般型压力表:一般型压力表用于测量无爆炸、不结晶、不凝固对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力;

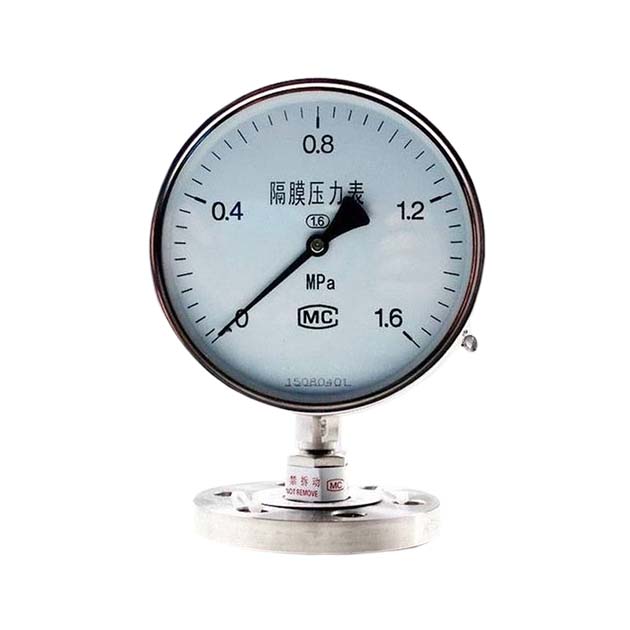

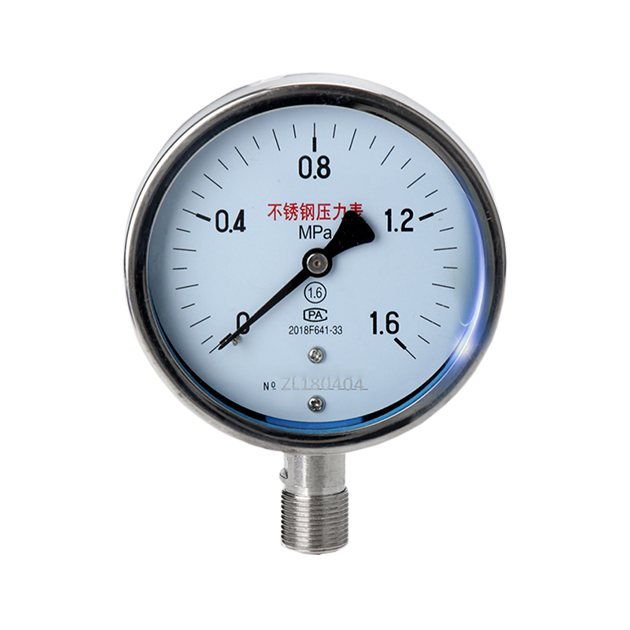

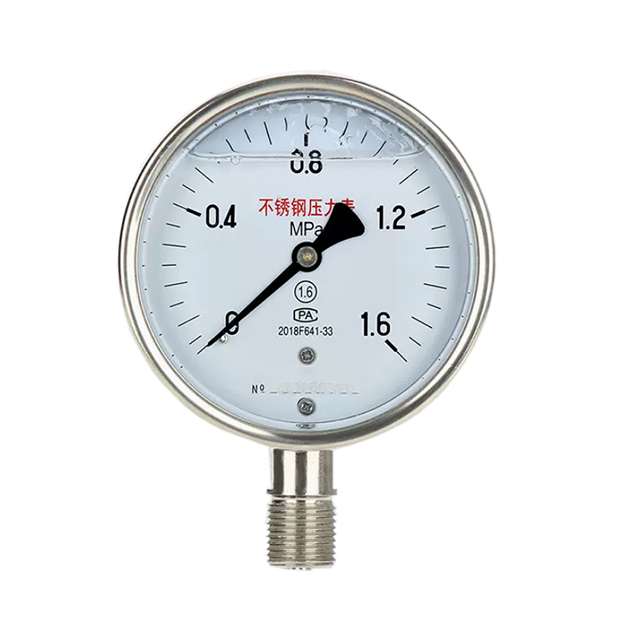

2、耐腐蚀型压力表:耐腐蚀型压力表用于测量腐蚀性介质的压力,常用的有不锈钢型压力表、隔膜型压力表等;

3、防爆型压力表:防爆型压力表用在环境有爆炸性混合物的危险场所,如防爆电接点压力表,防爆变送器等。

4、专用型压力表。

按照压力表的用途分:可分为普通压力表、氨压力表、氧气压力表、电接点压力表、远传压力表、耐振压力表、带检验指针压力表、双针双管或双针单管压力表、数显压力表、数字精密压力表等。


技术参数

标度范围、精确度等级

型号

标度范围MPa(Hg~PSi)

精确度等级

YK-60B-F
YK-60B-FZ
YK-63B-F
YK-63B-FZ

0~0.6、1、1.6、2.5、4、6、
10、16、25、40、60
-0.1~0.5、0.9、1.5、2.4

2.5

YK-100B-F
YK-100B-FZ
YK-150B-F
YK-150B-FZ
YK-103B-F
YK-103B-F
YK-153B-F
YK-153B-FZ

0~0.1、0.16、0.25、0.4、0.6、1、1.6
2.5、4、6、10、16、25、40、60
-0.1~0、0.06、0.15、0.3
0.5、0.9、1.5、2.4
(-30"~0、15、30、60、100、150;
0~15、30、60、100、200、300、400
600、800、1000、1500、2000、
3000、4000、6000、10000 )

1.6
 (1)

注:括号内的标度范围和精确度等级仅供特殊订货。
