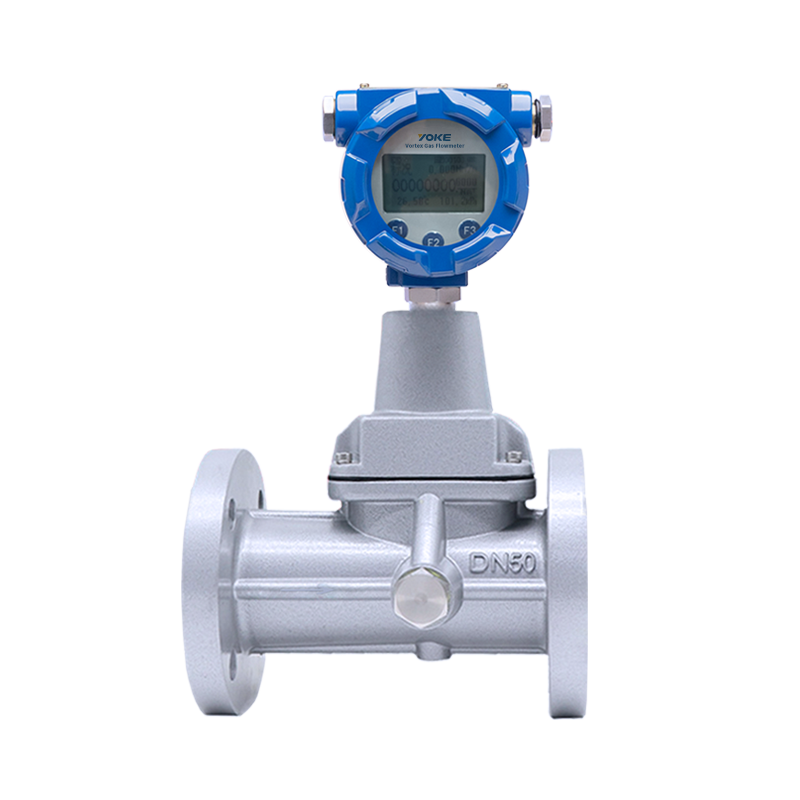

智能旋进漩涡流量计
  • 适用介质
    气体
  • 不适用介质
    液体、固体
  • 产品简介
    YK-LUX型旋进旋涡流量计采用微处理技术,具有功能强、流量范围宽、操作维修简单、安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。

工作原理

当沿着轴向的流体进入流量计入口时,旋叶强迫流体进行旋转运动,于是在旋涡发生体中心产生漩涡流,旋涡流在文丘里管中旋进,到达收缩段突然节流使旋涡流加速。当旋涡流突然进入扩散段后,因回流的作用强迫进行旋进式二次旋转。如果仪表内部具有优化的几何结构,那么在较宽量程范围内,旋涡的频率就与流量成正比,并未线性。该频率是由压电传感器检测到的微弱电信号经前置放大器放大、滤波、整形后转成与流速成正比的脉冲信号,后送往流量积算仪进行运算与处理。

产品特点

    1、无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

    2、智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

    3、采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;

    4、采用双检测技术可有效地提高检测信号强度,并抑制由管线振动引起的干扰;

    5、采用国内先进的智能抗震技术,有效的抑制了震动和压力波动造成的干扰信号;

    6、采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;

    7、采用EEPROM技术,参数设置方便,可长久保存,并可保存长达一年的历史数据;

    8、转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可直接与微机联网,传输距离可达1.2km;

    9、整机功耗低,可用内电池供电,也可外接电源;

    10、配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输压力、温度信号为变送器输入方式,互换性强;

技术参数

型号公称通径DN(mm)流量范围(m3/h)公称压力(MPa)准度级压力损失(kPa)壳体材料
YK-LUX-015151~71.6

2.5

4.0

6.3
1.0

1.5
△P=ρ/1.205×PN不锈钢1Cr18N9Ti或铝合金ZL101A
YK-LUX-020201.2~15
YK-LUX-025252.5-30
YK-LUX-032324.5~60
YK-LUX-040407-70
YK-LUX-0505010~130
YK-LUX-0656520-300
YK-LUX-0808030~400
YK-LUX-10010050~800
YK-LUX-12512580-1000
YK-LUX-150150190~1900
YK-LUX-200200240~3600


注:准确度:为温度、压力修正后的系统精度;

标准状态条件:P=101.325KPa,T=293.15K

环境温度:-30℃~+65℃

相对湿度:5%~95%

介质温度:-20℃~+80℃

大气压力:86KPa~106KPa
